Texas Instruments Tensions de référence de précision LM4041/LM4041xQ
Les tensions de référence de précision LM4041/LM4041xQ de Texas Instruments sont polyvalentes, faciles à utiliser et développées pour une large gamme d'applications. Les dispositifs n’ont pas besoin de condensateurs externes pour fonctionner et sont stables avec toutes les charges capacitives.
Les références LM4041/LM4041xQ de TI présentent une faible impédance dynamique, un faible bruit et un faible coefficient de température pour prendre en charge une tension de sortie stable sur une large gamme de courants et de températures de fonctionnement. La LM4041 utilise un fusible et un réglage de la tension de rupture inverse Zener-zap lors du tri des plaquettes pour offrir quatre tolérances de tension de sortie, allant de 0,1 % (maximum) pour la catégorie A à 1 % (maximum) pour la catégorie D. Par conséquent, une grande flexibilité est offerte aux développeurs dans le choix du meilleur rapport coût-performance pour les applications. La LM4041 est fournie dans une version fixe (valeur nominale de 1,225 V) ou une version ajustable (qui nécessite un diviseur de résistance externe pour régler la sortie sur une valeur comprise entre 1,225 V et 10 V).
La LM4041 est également créée pour les applications portables, conditionnée dans des SC-70 et SOT-23-3 peu encombrants et nécessitant un courant minimum de 45 μA (standard). Le boîtier TO-92 est également disponible pour les exigences de boîtier traversant. La LM4041xI est caractérisée pour une exploitation sur une plage de température ambiante de -40 °C à +85 °C et la LM4041xQ est caractérisée pour une exploitation sur une plage de température ambiante de -40 °C à +125 °C.
Caractéristiques
- Sorties fixes et réglables de 1,225 V (1,225 V à 10 V)
- Tolérances de sortie serrées et faible coefficient de température
- 0,1 % maximum, 100 ppm/°C – Classe A
- 0,2 % maximum, 100 ppm/°C – Classe B
- 0,5 % maximum, 100 ppm/°C – Classe C
- 1,0 % Maximum, 150 ppm/°C – Classe D
- Bruit de sortie faible de 20 μVRMS (standard)
- Large plage de courant de fonctionnement de 45 μA (standard) à 12 mA
- Stable avec toutes les charges capacitives ; aucun condensateur de sortie requis
- Disponible en
- Température industrielle de -40 °C à +85 °C
- Température étendue de -40 °C à +125 °C
Applications
- Systèmes d'acquisition de données
- Alimentations électriques et moniteurs d'alimentation
- Instrumentation et équipement de test
- Contrôle des processus
- Audio de précision
- Électronique automobile
- Gestion/mesure de l'énergie
- Équipements alimentés par batterie
Produits associés
Texas Instruments Tensions de référence de précision LM4041-N/LM4041-N-Q1
Disponibles dans des boîtiers subminiatures, SMT SC70 et SOT-23, idéaux pour les applications où l’espace est critique.

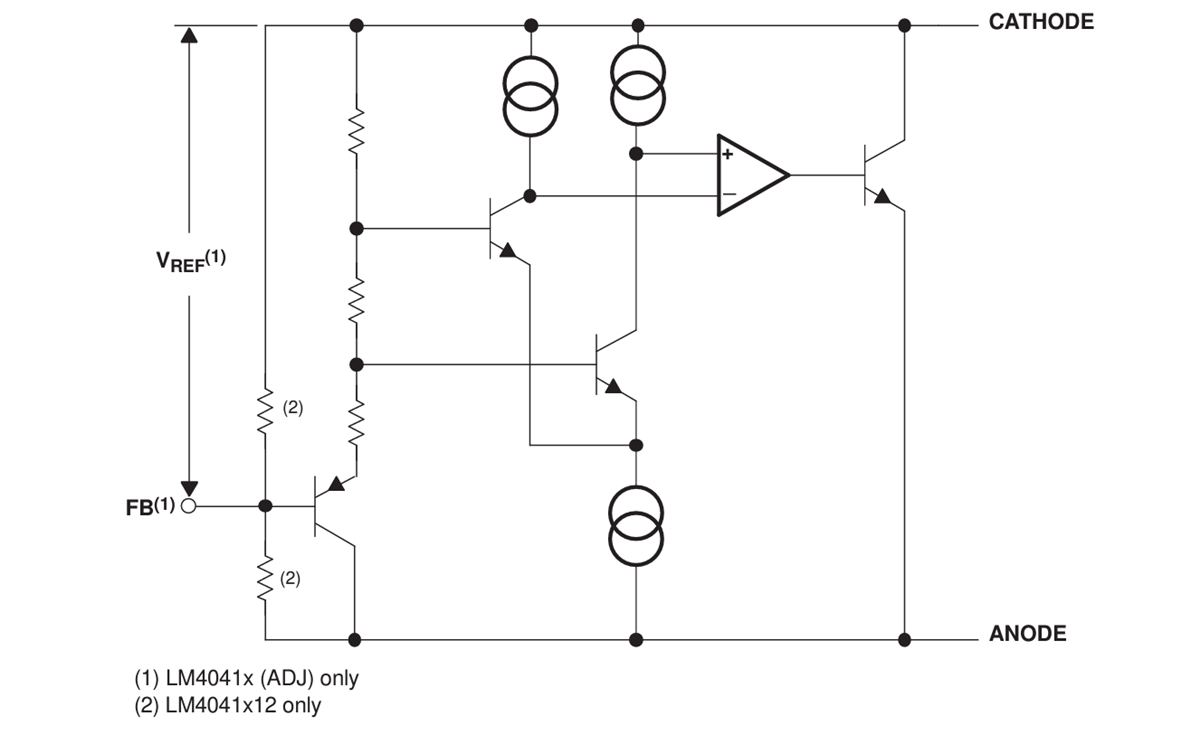

Schéma fonctionnel
Configurations des broches
