Texas Instruments Capteur de position inductif LDC5071-Q1
Le capteur de position inductif LDC5071-Q1 de Texas Instruments est un capteur haute vitesse conçu pour interfacer trois bobines de détection inductives sur la carte de circuit imprimé. Ce capteur présente une haute résolution, une précision ≤1° à des vitesses de rotation allant jusqu'à 480 000 tr/minet un oscillateur LC intégré dans la bande de 2,4 MHz à 5 MHz. Le capteur LDC5071-Q1 avec circuit intégré frontal analogique (AFE) intégré comprend des fonctions manuelles et automatiques de contrôle de gain (AGC) pour maximiser la plage dynamique des pilotes de sortie. Ce capteur mesure une position linéaire et rotative absolue dans les applications industrielles. Le capteur LDC5071-Q1 est homologué AEC-Q100 pour les applications automobiles et est utilisé dans les positions de pédales, les robots, les vélos électriques, les systèmes de changement de vitesse, les systèmes d'assistance au freinage et les directions assistées électriques.
Le capteur LDC5071-Q1 prend en charge la protection contre l'inversion de batterie, les surtensions et le courant sur une tension faible à haute sur les broches de sortie. Ce capteur filtre les bruits basse et haute fréquence hors bande et offre une immunité contre le bruit du moteur. Le capteur LDC5071-Q1 offre une tension d'alimentation d'entrée de 5 V ou 3,3 V, une plage de température de jonction de -40 °C à 170 °C et un courant maximum de 22 mA. Ce capteur est disponible dans un boîtier PW (TSSOP, 16) de 5 mm x 4,40 mm.
Caractéristiques
- Haute résolution et précision ≤ 1° à des vitesses de rotation allant jusqu'à 480 000 tr/min
- CI frontal analogique (AFE) intégré pour capteur de position sans contact pour la position rotative absolue de la plage de 0 ° à 360 °
- Chemins de signaux différentiels avec sorties sinus et cosinus pour prendre en charge une large plage d'entrée dynamique
- Oscillateur LC intégré dans la bande de 2,4 MHz à 5 MHz pour exciter la bobine du capteur inductif
- Contrôle de gain manuel et automatique (AGC) pour maximiser la plage dynamique des pilotes de sortie
- Pilotes de sortie différentiels avec protection haute tension et grande capacité de charge capacitive
- Protection contre les surtensions et les tensions inverses sur les broches d'alimentation d'entrée et de sortie de -15 V à 30 V
- Diagnostics intégrés de capteur et d'alimentation
- Courant de fonctionnement maximal : 22 mA
- Tension de fonctionnement de l'alimentation d'entrée de 5 V ou 3,3 V
- Aucun aimant requis
- Homologué AEC-Q100 avec la température de fonctionnement ambiante de -40 °C à 160 °C
- Boîtier de 5 mm x 4,40 mm PW (TSSOP, 16)
Applications
- Onduleurs de moteur de traction VE/VEH
- Directions assistées électriques
- Moteurs d'assistance au freinage
- Vannes et actionneurs
- Générateurs à démarreur intégré
- Systèmes de changement de vitesse
- Positions des pédales
- Robots
- Vélos électriques
Capteur associé
Texas Instruments Frontal de capteur de position inductif LDC5072-Q1
Frontal analogique pour capteurs de position inductifs sans contact dans les applications automobiles/industrielles.
Schéma fonctionnel

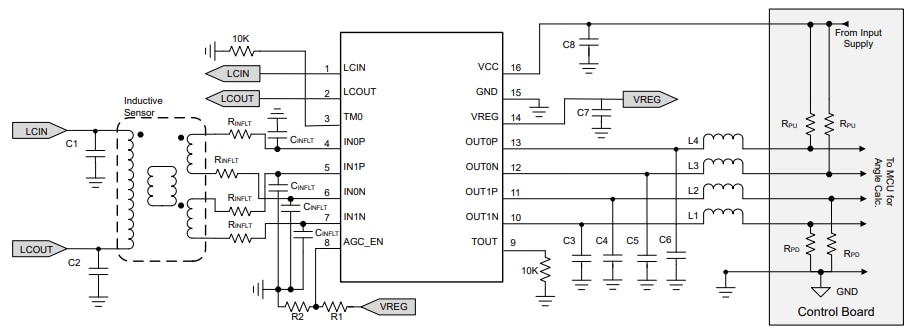

Schéma d'application
