Texas Instruments Convertisseurs inductance-numérique LDC1001/Q1
Les convertisseurs inductance-numérique LDC1001/LDC1001-Q1 de Texas Instruments sont des composants de 4,75 V à 5,25 V homologués pour l’automobile conçus pour les mesures de résistance parallèle (Rp) et d’inductance (L). Le LDC1001/LDC1001-Q1 dispose d’une technologie de détection inductive qui permet une mesure précise de la position linéaire ou angulaire des cibles métalliques dans les applications automobiles et industrielles. La détection inductive est une technologie de détection à courte portée sans contact qui peut permettre la détection à haute résolution de cibles conductrices en présence de poussière, de saleté, d’huile et d’humidité, et peut être utilisée par les applications dans des environnements difficiles.
Le système LDC1001/LDC1001-Q1 est constitué d’un capteur inductif, généralement une bobine CI et d'une cible conductrice. Le LDC1001-Q1 est disponible en boîtier TSSOP à 16 broches et le LDC1001 est disponible en boîtier WSON à 16 broches. Le LDC1001/LDC1001-Q1 offre plusieurs modes d'exploitation. Une interface périphérique série (SPI) simplifie la connexion à un microcontrôleur (MCU). Les dispositifs LDC1001-Q1 de Texas Instruments sont qualifiés AEC-Q100 pour les applications automobiles.
Caractéristiques
- Fonctionnement sans aimant
- Précision à moins d'un micron
- Plage de détection réglable (via la conception de bobine)
- Coût du système réduit
- Placement de capteur à distance (éloignant le LDC des environnements difficiles)
- Haute durabilité (par fonctionnement sans contact)
- Insensibilité aux interférences environnementales (telles que la poussière, l’eau, l’huile)
- Tension d’alimentation de 4,75 V à 5,25 V, analogique
- Tension d’alimentation de 1,8 V à 5,25 V, E/S
- Courant d’alimentation de 1,7 mA (sans réservoir LC)
- Résolution RP 16 bits
- Résolution L 24 bits
- Plage de fréquences LC de 5 kHz à 5 MHz
Applications
- Boutons tactiles
- Détection de position angulaire
- Détection de position linéaire
- Détection de proximité métallique
Fiches techniques

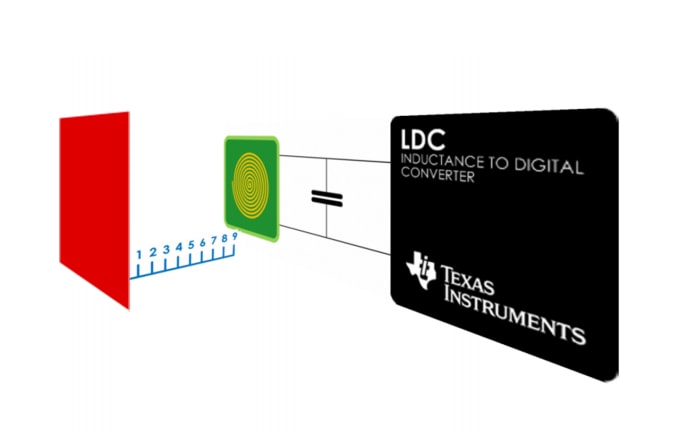

Application de détection de distance axiale
