Texas Instruments Module d'évaluation (EVM) du capteur IWR6843LEVM
Le module d'évaluation (EVM) de capteurs IWR6843LEVM de Texas Instruments est une plateforme d'évaluation de capteurs à ondes millimétriques de 60 GHz facile à utiliser pour l'IWR6843 avec une antenne basée sur le FR4. L'IWR6843LEVM peut être utilisé pour évaluer à la fois les IWR6843 et IWR6443. Ce module d'évaluation permet d'accéder à des données à nuage de points et à des interfaces d'alimentation par USB. L'IWR6843LEVM prend en charge une connectivité directe aux kits de développement Boost d'ondes millimétriques et DCA1000EVM. L'IWR6843LEVM contient tout ce qui est nécessaire afin de développer un logiciel pour les cœurs de processeur de signal numérique processeur (DSP) C67x sur puce, les accélérateurs matériels (HWA) et les contrôleurs Arm® Cortex®-R4F faible puissance.
L'IWR6832LEVM de Texas Instruments est pris en charge par les logiciels et outils à ondes millimétriques (mmWave), à savoir mmWave studio (MMWAVE-STUDIO) et le kit de développement logiciel pour ondes millimétriques (mmWave)(MMWAVE-SDK). Des cartes supplémentaires peuvent être utilisées pour permettre des fonctionnalités supplémentaires. Par exemple, la DCA1000EVM permet d'accéder aux données brutes du capteur via une interface de signalisation différentielle basse tension (LVDS). MMWAVEICBOOST permet le développement logiciel et des capacités de traçage via Code Composer Studio™ (CCSTUDIO). L'IWR6843LEVM associé à MMWAVEICBOOST peut entrer en interface avec l'écosystème de kit de développement de microcontrôleur (MCU) LaunchPad™.
Caractéristiques
- Capteur à ondes millimétriques de 60 GHz à 64 GHz
- Substrat PCB à base FR4
- Antenne à quatre récepteurs (4RX) et trois émetteurs (3TX) avec un champ de vision (FoV) azimut de 120° et élévation de 80°
- Solution de gestion d'alimentation CC-CC discrète ; capacité embarquée pour la surveillance de la consommation d'énergie
- Règles de PCB optimisées en termes de coûts : coût de fabrication réduit, pas de micro trous d'entrée, uniquement des trous d'entrée traversants, pas de trous d'entrée sur les pastilles BGA (matrice à billes)
- Prend en charge une interface haute vitesse à 60 broches pour une interface de contrôle de l'hôte, une interface directe avec MMWAVEICBOOST et DCA1000EVM
Contenu du kit
- Module d'évaluation IWR6843L
- Câble micro-USB
- Guide de démarrage rapide
- Carte de garantie (feuille de non-responsabilité)
Logiciels
- Interface utilisateur graphique (GUI) Windows mmWave Studio
- Kit de développement logiciel (SDK) mmWave
- Environnement de développement intégré (IDE) Code Composer Studio™
- Schéma, dessin d'assemblage et nomenclature du xWR6843LEVM
- Ensemble de fichiers de conception, de fabrication et d'assemblage Altium du xWR6843LEVM

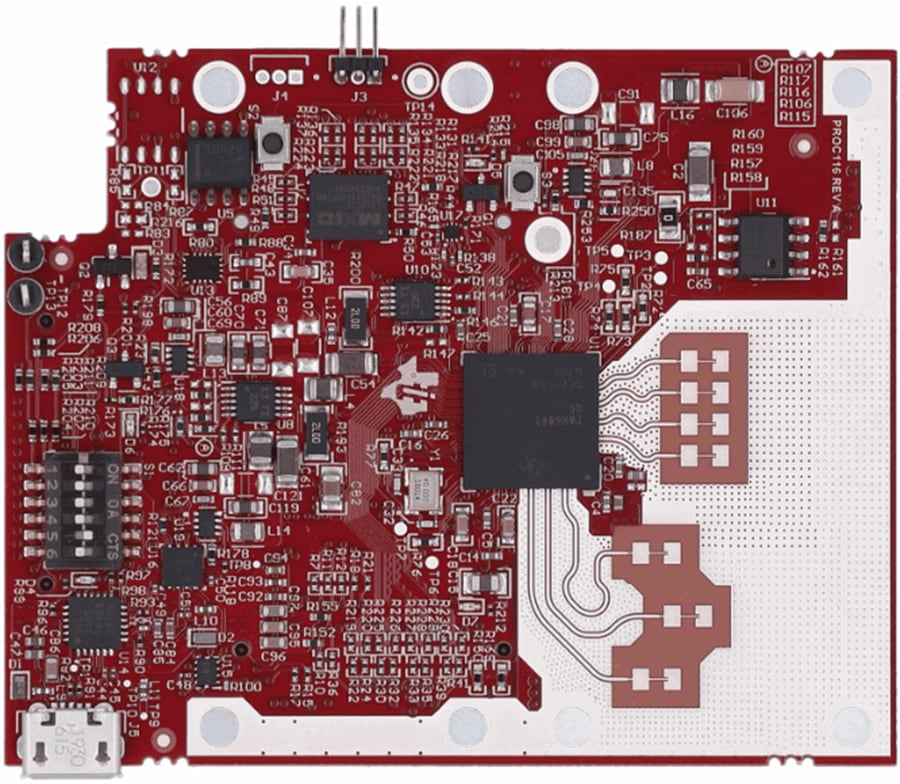

Agencement de la carte
