Texas Instruments Antennes en boîtier (AOP) de capteur à ondes millimétriques IWR1843AOP
Les antennes en boîtier (AOP) de capteur à ondes millimétriques IWR1843AOP de Texas Instruments sont des capteurs mono-puce intégrés basés sur la technologie radar FMCW. L’IWR1843AOP fonctionne dans la bande de 76 GHz à 81 GHz avec un chirp continu jusqu’à 4 GHz.
Ce composant est conçu avec le procédé RFCMOS 45 nm à faible puissance de Texas Instruments. Cette solution facilite des niveaux d’intégration sans précédent dans un format minuscule.
L'IWR1843AOP de TI est une excellente option pour les systèmes radar à faible puissance, auto-contrôlés et ultra-précis dans les applications industrielles, telles que l’automatisation des bâtiments, les drones, l’automatisation en usine, la manipulation des matériaux, la surveillance du trafic et la surveillance.
Caractéristiques
- Émetteur-récepteur FMCW
- Antennes en boîtier (AOP) à quatre récepteurs et trois émetteurs-récepteurs intégrés
- CAN, émetteur, récepteur, bande de base et PLL intégrés
- Couverture de 76 GHz à 81 GHz avec bande passante disponible de 4 GHz
- Moteur chirp ultra-précis basé sur PLL de fraction-N
- Puissance isotropique rayonnée efficace (EIRP) TX de 16 dBm
- Facteur de bruit isotropique efficace RX de 10 dB (76 GHz à 81 GHz)
- Bruit de phase à 1 MHz :
- –95 dBc/Hz (76 GHz à 77 GHz)
- –93 dBc/Hz (77 GHz à 81 GHz)
- Étalonnage et autotest intégrés (surveillance)
- Système de commande radio basé sur Arm® Cortex-R4F
- Microprogramme intégré (ROM)
- Système d'auto-étalonnage sur l'ensemble du processus et de la température
- Microcontrôleur ARM Cortex-R4F pour le suivi d’objets, la classification et le contrôle d’interface
- Prend en charge le mode autonome (chargement de l'application utilisateur à partir de la mémoire flash QSPI)
- Interface hôte
- CAN (deux cas, l'un étant CAN-FD)
- Autres interfaces disponibles pour l'application utilisateur
- Jusqu'à 6 canaux CAN à usage général
- Jusqu'à 2 ports SPI
- Jusqu'à 2 UART
- I2C
- GPIO
- Interface LVDS à 2 voies pour les données brutes du CAN et l’instrumentation de débogage
- DSP C674x pour traitement du signal FMCW
- Mémoire sur puce de 2 Mo de RAM
- Sécurité de l’appareil (sur certaines références)
- Prise en charge du démarrage authentifié et crypté sécurisé
- Clés racine programmables par le client, clés symétriques (256 bits), clés asymétriques (jusqu’à RSA-2 K) avec capacité de révocation de clé
- Accélérateurs logiciels cryptographiques : PKA, AES (jusqu’à 256 bits), SHA (jusqu’à 256 bits), TRNG/DRVB
- Sécurité fonctionnelle ciblée pour SIL-2
- Caractéristiques avancées IWR1843AOP
- Auto-surveillance intégrée sans implication de processeur hôte
- Architecture de bande de base complexe
- Capacité de détection des interférences intégrée
- Rotateurs de phase programmables sur le chemin de transmission pour permettre la formation de faisceaux
- Gestion de l'alimentation
- Réseau LDO intégré pour un PSRR amélioré
- Les E/S prennent en charge la double tension 3,3 V/1,8 V
- Source d'horloge
- Prend en charge l'oscillateur externe à 40 MHz
- Prend en charge l'horloge pilotée en externe (carré/sinusoïdal) à 40 MHz
- Prend en charge une connexion à quartz de 40 MHz avec des condensateurs de charge
- Conception matérielle facile
- Boîtier BGA (ALP) à puce retournée de 15 mm x 15 mm à pas de 0,8 mm pour un assemblage facile et une conception de circuit imprimé économique
- Petite taille de solution
- Plage de température de jonction de –40 °C à +125 °C
Applications
- Porte et portail automatisés
- Détecteur de mouvement
- Capteur industriel pour mesurer la plage, la vitesse et l’angle
- Radar d’interrogation au niveau du réservoir
- Détection de déplacement
- Surveillance du trafic
- Détection de proximité
- Surveillance et sécurité
- Protections de sécurité pour automatisation industrielle
- Émetteur de niveau
- Vélos électriques
- Barrière de stationnement
- Capteur de véhicule tout-terrain
- Trottinette électrique
- Transporteur personnel auto-équilibré

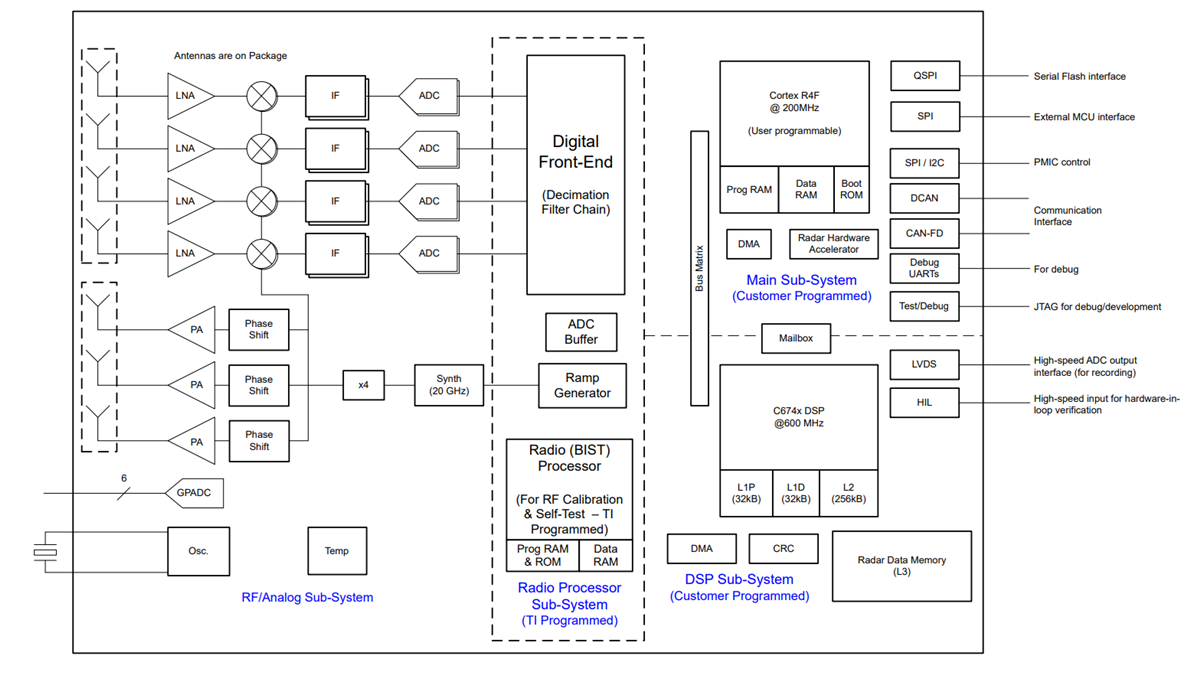

Schéma fonctionnel
Schéma fonctionnel
