Texas Instruments Module d'évaluation (EVM) ISO1228DFBEVM
Le module d'évaluation (EVM) ISO1228DFBEVM de Texas Instruments est utilisé pour évaluer le récepteur d'entrée numérique isolé (ISO1228) à 8 canaux dans le boîtier SSOP DFB à 38 broches. Le module d'évaluation dispose d'empreintes supplémentaires qui permettent aux utilisateurs d'ajouter des composants pour tester diverses applications courantes. L'ISO1228DFBEVM de Texas Instruments comporte plusieurs points d'essai et d'options de cavaliers pour que l'on puisse évaluer le dispositif avec un minimum de composants externes.
Caractéristiques
- Huit entrées numériques isolées configurables CEI 61131-2 de types 1, 2 ou 3
- Plages de tension d'alimentation logique VCC1 de 1,71 V à 5,5 V
- Plages de tension d'alimentation de champ AVCC de 8 V à 36 V
- Options de sortie série SPI et parallèle
- Filtres de perturbation programmables
Équipement nécessaire
- Alimentation électriques CC
- Oscilloscope
- Générateur de signaux
Récepteur d'entrée numérique apparenté
Texas Instruments Récepteur d'entrée numérique ISO1228
Configurable pour les entrées numériques de type alimentation ou dissipation avec une modification minimale du matériel.

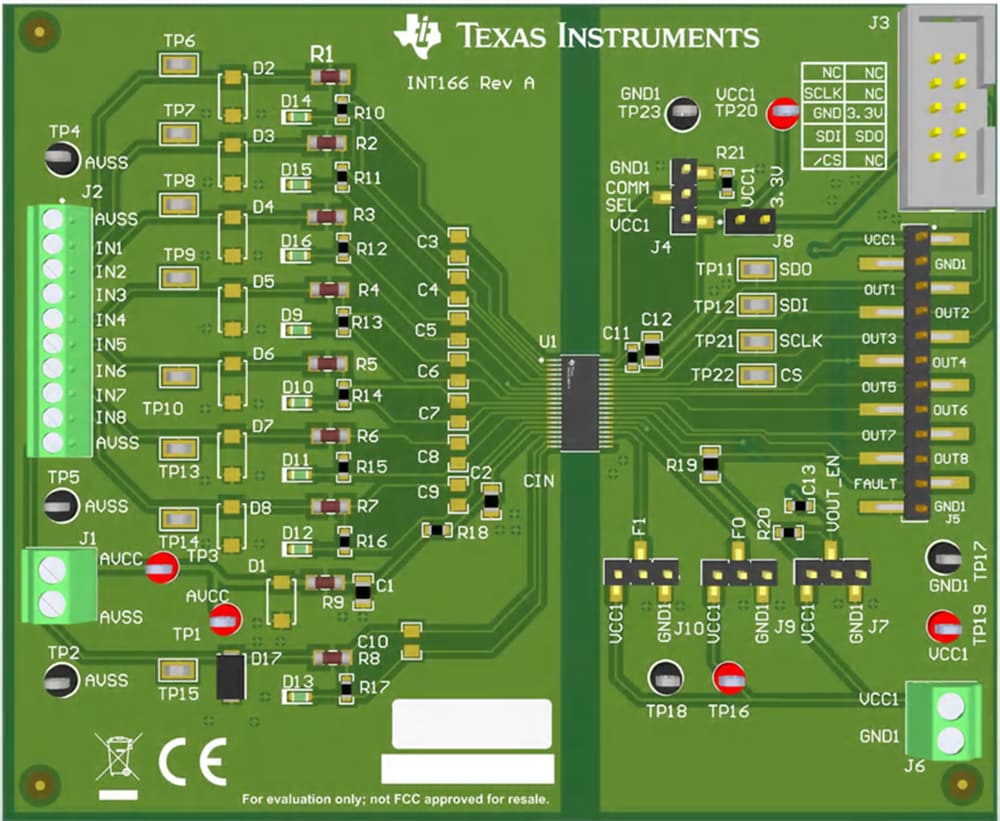

Disposition de la carte
Publié le: 2023-08-31
| Mis à jour le: 2024-04-24
