Texas Instruments Modules d'évaluation INA296xEVM
Les modules d'évaluation INA296xEVM de Texas Instruments sont de petits modules avec cinq cartes totalement indépendantes que l'utilisateur peut détacher. Cinq cartes schématiquement identiques sont proposées pour chacune des cinq variantes de gain de l'INA296x avec des entrées jusqu'à 110 V en mode commun et une capacité d'entrée de 10 A (shunt embarqué). La seule différence entre l'INA296AEVM et l'INA296BEVM est la version logicielle installée sur le dispositif : « A » ou « B ».
Caractéristiques
- Évaluation de toutes les options à gain via les cartes de dispositifs fournies
- Pastilles et supports pour filtrage optionnel aux broches d'entrée et de sortie
- Facilité d'accès aux broches du dispositif avec points de test
- Plusieurs options de signal d'entrée, y compris une méthode pour souder une résistance shunt (2512) et mesurer en toute sécurité le courant jusqu'à 10 A
Produits associés
Texas Instruments Amplificateurs de détection de courant INA296x/INA296x-Q1
Mesure les chutes de tension à travers les résistances shunt sur une large plage de mode commun de 5 V à 110 V.

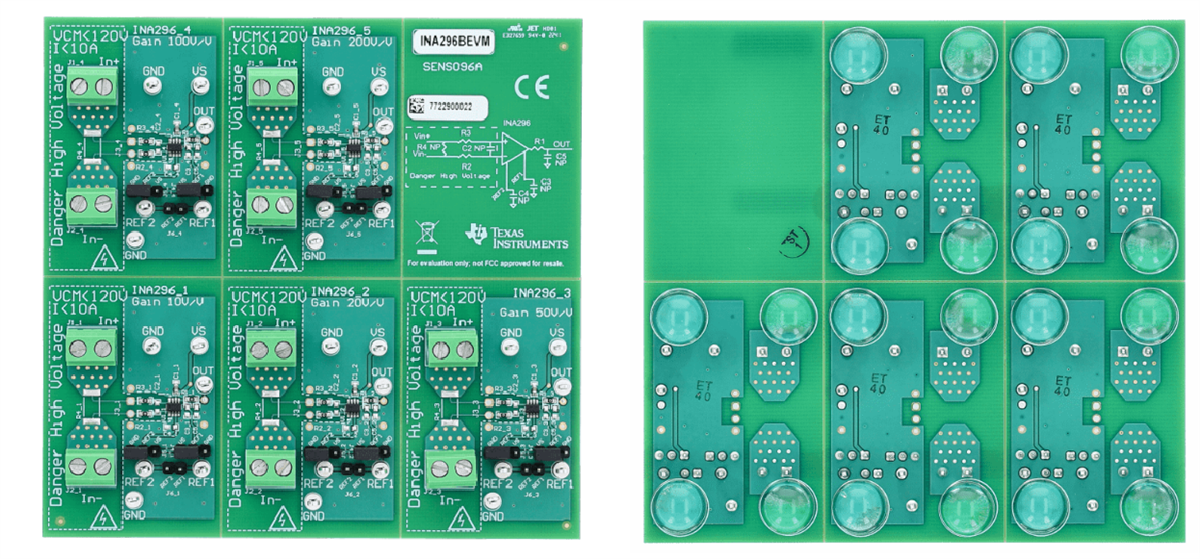

Configuration de la PCB
Publié le: 2022-12-20
| Mis à jour le: 2022-12-23
