Texas Instruments Module d'évaluation INA241xEVM

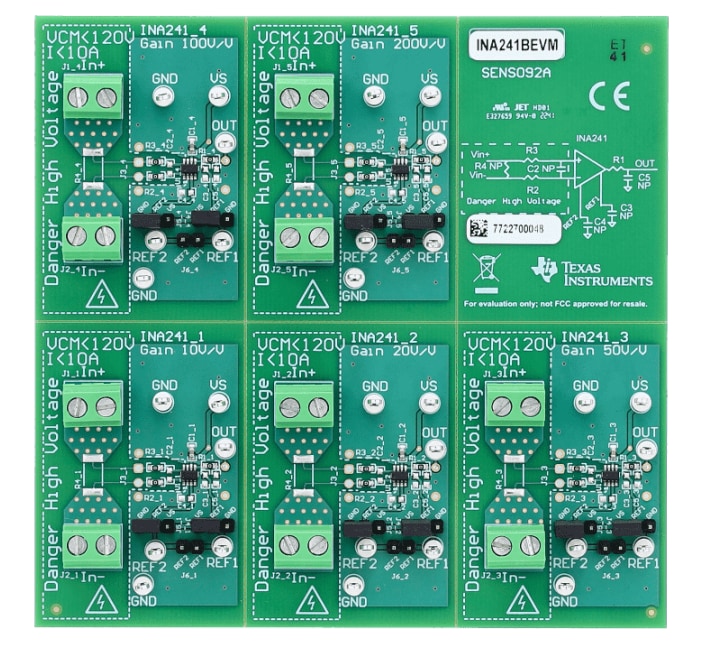

Les modules d'évaluation INA241xEVM de Texas Instruments offrent cinq cartes totalement indépendantes que le concepteur peut détacher. Pour chacune des cinq variantes de gain de l'INA241x, une carte schématiquement identique est disponible, avec des entrées jusqu'à 110 V en mode commun et une capacité d'entrée de 10 A (shunt embarqué). Chaque carte offre des points d'essai pour VS, GND, OUT et un bornier Vin+ et Vin-. Les pastilles et les sockets permettent une exécution rapide du filtrage d'entrée et de sortie et une résistance shunt de taille 2512 embarquée.
Caractéristiques
- Évaluation de toutes les options à gain via les cartes de dispositifs fournies
- Facilité d'accès aux broches du dispositif avec points de test
- Pastilles et supports pour filtrage optionnel aux broches d'entrée et de sortie
- Plusieurs options de signal d'entrée, y compris une méthode pour souder une résistance shunt (2512) et mesurer en toute sécurité le courant jusqu'à 10 A
Produits associés
Texas Instruments Amplificateurs de détection de courant INA241x/INA241x-Q1
Amplificateur de détection de courant bidirectionnel qui peut mesurer les chutes de tension à travers les résistances shunt.
Configuration de la PCB
