Texas Instruments Multiplexeur différentiel DisplayPort 5,4 Gbit / s HD3SS212
Le multiplexeur différentiel DisplayPort 5,4 Gbit/s HD3SS212 de Texas Instruments est un commutateur passif haut débit capable de commuter deux ports 4 voies DisplayPort complets de l'une des deux sources vers un emplacement cible dans une application. Pour les applications DisplayPort que HD3SS212 prend également en charge la commutation des signaux auxiliaires (AUX) et Hot Plug Detect (HPD). Le chemin HPD est un tampon qui nécessite une résistance d'abaissement de 125 kΩ sur la ligne HPDC.
Une application standard serait une carte mère qui inclut deux GPU qui doivent piloter un puits DisplayPort. Le GPU est sélectionné par la broche Dx_SEL. Le HD3SS212 de Texas Instruments est proposé en boîtier nFBGA à 48 billes et spécifié pour fonctionner à partir d'une tension d'alimentation unique de 3,3 V sur une plage complète de températures industrielles de –40° C à 105° C.
Caractéristiques
- Compatible avec la norme électrique DisplayPort 1.2
- Commutation 2:1 prenant en charge des débits de données jusqu'à 5,4 Gbit/s
- Prend en charge la commutation HPD
- Large bande passante différentielle de -3 dB de plus de 5,4 GHz
- Excellentes caractéristiques dynamiques (à 2,7 GHz)
- Diaphonie = –50 dB
- Isolation = –22 dB
- Perte d'insertion = –1,4 dB
- Perte de retour = –11 dB
- Déviation de bit max. = 4 ps
- Plage de fonctionnement VDD 3,3 V ±10 %
- Petit boîtier nFBGA à 48 billes de 5 mm x 5 mm x 1 mm
- La broche d'activation de sortie (OE) désactive l'interrupteur pour économiser l'énergie
- Consommation électrique
- HD3SS212 < 10 mW (veille < 30 µW quand OE = L)
Applications
- PC et ordinateurs portables
- Tablettes
- Imprimantes et périphériques connectés

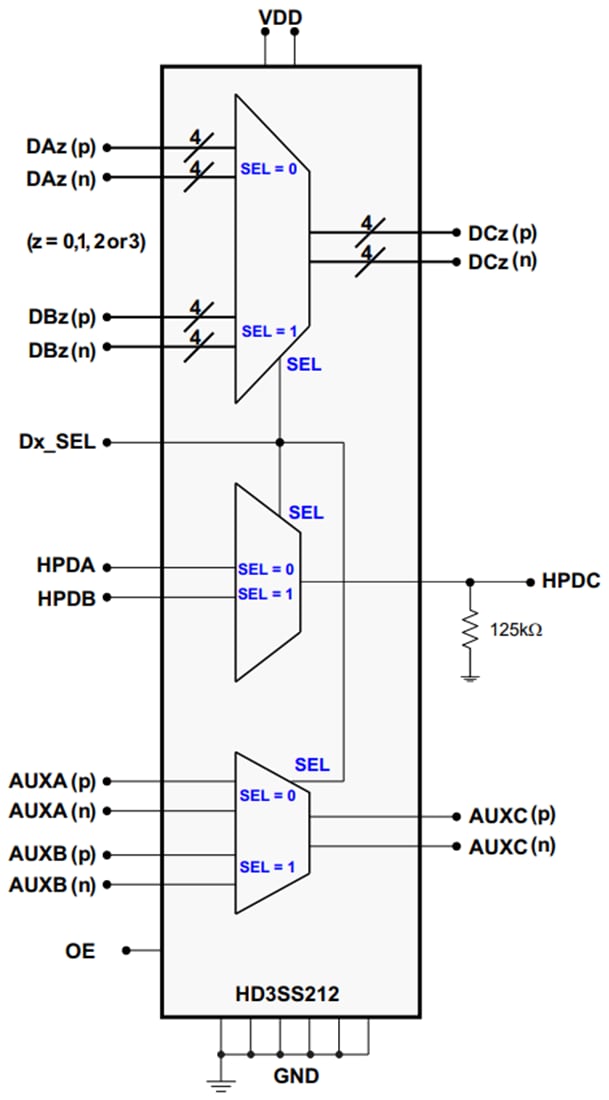

Schéma de principe fonctionnel
