Texas Instruments Sérialiseurs FPD-Link IV DS90UB971-Q1

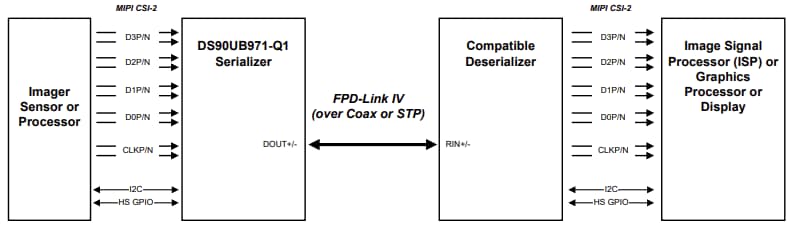

Les sérialiseurs Texas Instruments FPD-Link IV DS90UB971-Q1avec interface CSI-2 offrent un canal aller 7,55 Gbps et une latence ultra-faible. Ces sérialiseurs sont conçus pour prendre en charge des capteurs de données brutes ultra-rapides, notamment des imageurs satellite RADAR, ToF (temps de vol), LiDAR et 8 MP+. Les sérialiseurs DS90UB971-Q1 prennent en charge un câble coaxial ou à paires torsadées (STP) à extrémité unique. Ces sérialiseurs sont compatibles avec les désérialiseurs DS90UB9702-Q1, DS90UB936-Q1, DS90UB954-Q1, DS90UB962-Q1et DS90UB960-Q1. Les sérialiseurs DS90UB971-Q1 sont homologués AEC-Q100 pour les applications automobiles. Ces sérialiseurs sont utilisés dans les caméras de sécurité, l'imagerie médicale, les caméras de recul (RVC), les caméras de vision avant (FVC) et les systèmes de vision panoramiques(SVS).

Les sérialiseurs DS90UB971-Q1 disposent d'un seul port MIPI D-PHY avec des voies 4, des fonctions avancées de protection des données et de diagnostic, ainsi qu'un générateur d'horloge de sortie programmable et flexible. Ces sérialiseurs fonctionnent dans la plage de températures de -40 °C à 115 °C et sont disponibles dans un package VQFN compact de 5 mm x 5 mm.

Caractéristiques

7,55 Gbps (charge utile vidéo6 Gbps) prend en charge les capteurs haute vitesse, y compris les imageurs 8 MP+
Émetteur-récepteur compatible PoC (Power-over - Coax)
Fournit un canal de contrôle bidirectionnel 47,1875 Mbps
Port MIPI D-PHY unique à 4 voies :
- Jusqu'à 1,5 Gbit/s/voie et 6 Gbit/s/port
- 16 canaux virtuels
- Prend en charge l'inversion des broches de polarité (p/n)
- Conforme à MIPI D-PHY v2.1
- 1 voie d'horloge et 1, 2 ou 4 voies de données configurables
Récepteur MIPI CSI-2 à port unique :
- Prend en charge plusieurs types de données et multi-expositions
- Conforme à MIPI CSI-2 v2.1

Protection des données et diagnostics avancés :
- Protection des données CRC
- Vérification de l'intégrité des données du capteur
- Protection contre l'écriture I²C
- Alarme programmable et détection de défaut de ligne
- Mesure de tension et de température
Prend en charge les câbles coaxiaux ou à paires torsadées (STP) à extrémité unique.
Homologué AEC-Q100 pour les applications automobiles avec une plage de températures de fonctionnement de -40 °C à 115 °C
Disponible en boîtier VQFN de 5 mm x 5 mm pour les applications de capteurs à espace limité

Applications

Systèmes d’aide à la conduite automobile (ADAS) :
- Systèmes de vision panoramique (SVS)
- Systèmes de surveillance des conducteurs (DMS)
- Caméras à vue arrière (RVC)
- Caméras de temps de vol (ToF)
- Modules de RADAR satellite automobile et LIDAR
- Caméras de vision avant (FVC)
