Texas Instruments Module d'évaluation DS560DF810EVM
Le module d'évaluation DS560DF810EVM de Texas Instruments est conçu pour évaluer à la fois la fonctionnalité haute vitesse et basse vitesse du resynchroniseur DS560DF810. Ce resynchroniseur DS560DF810 est un resynchroniseur multi-débit à huit canaux avec conditionnement de signal intégré qui prend en charge le fonctionnement resynchronisé pour les débits de données PAM4 et NRZ de 19,6 Gbps à 28,9 Gbps. Le resynchroniseur DS560DF810 s'appuie sur deux tensions d'alimentation électrique, dont 1,2 V et 1,8 V qui sont gérées sur le module d'évaluation via un arbre de puissance embarqué.
Le DS560DF810EVM met en œuvre une solution de gestion de l'alimentation pour permettre l'exploitation d'une alimentation unique 5 V/3 A. Cette carte d'évaluation utilise un matériau diélectrique à faible perte de Megtron-6 pour ses entrées et sorties différentielles haute vitesse. La carte d'évaluation DS560DF810 met en œuvre par défaut une paire de connecteurs MXP pour fournir une connectivité robuste et de haute qualité à son premier ensemble quadruple de canaux haute vitesse. Cette carte d'évaluation a également une disposition pour qu'une EEPROM programme le dispositif de resynchronisation.
Caractéristiques
- Programmable via une interface FTDI à I2C embarquée
- Débits de données de 19,6 Gbps à 28,9 Gbps
- Alimentation externe unique 5 V
- Courant maximum de 3 A

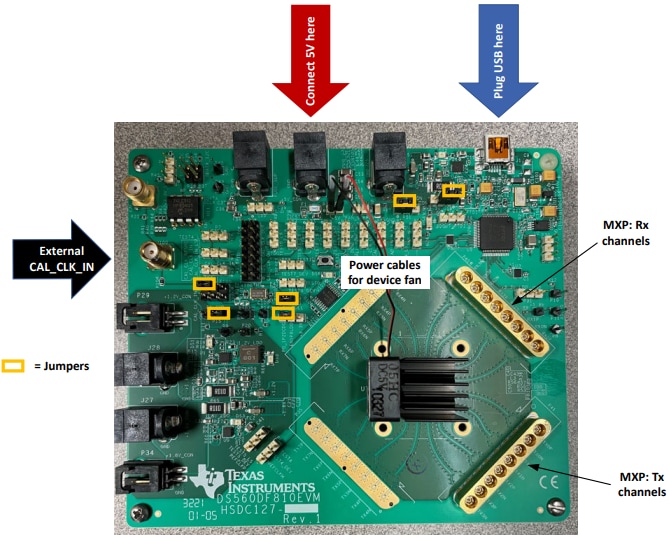

Présentation de la carte d'évaluation DS560DF810
Arbre d'alimentation DS560DF810EVM
Schéma
Produit associé
Texas Instruments Resynchroniseur à huit canaux 56 Gbps DS560DF810
Étend la robustesse et la portée des liaisons série haute vitesse, sujettes à des pertes, longues et à faible diaphonie.
