Texas Instruments Module d'évaluation de réadaptateur DS320PR410-RSC-EVM
Le module d'évaluation (EVM) de réadaptateur DS320PR410-RSC-EVM de Texas Instruments fournit une plateforme complète à large bande passante pour évaluer les caractéristiques de conditionnement du signal du réadaptateur linéaire PCI-Express 5.0 à quatre canaux DS320PR410. La carte d'évaluation DS320PR410-RSC-EVM de Texas Instruments peut être utilisée pour les tests de conformité aux normes, l'évaluation des performances et le prototypage système initial.
Caractéristiques
- Carte Riser PCIe x16 en option avec huit réadaptateurs linéaires unidirectionnels à 4 canaux fonctionnant à des débits allant jusqu'à 32 Gbit/s
- Égalisation linéaire pour une prise en charge transparente de la formation de liaison et de l'extension de canal PCIe
- Augmentation du CTLE jusqu'à 24 dB à 16 GHz
- Configuration programmable du composant via EEPROM, GPIO, I2C ou SMBus
- Convertisseur abaisseur CC-CC embarqué de 12 V à 3,3 V et 2 A
- Plage de température industrielle de -40°C à 85 °C
- Disposition à flux traversant dans un boîtier WQFN sans plomb de 4 mm × 6 m, à 40 broches et pas de 0,4 mm.
Applications
- PCI Express Gen-1, 2, 3, 4 et 5
- Interfaces haut débit jusqu'à 32 Gbps
- Carte mère de serveur d'entreprise, station de travail
- Stockage d'entreprise
- Carte d'extension d'entreprise, point de terminaison

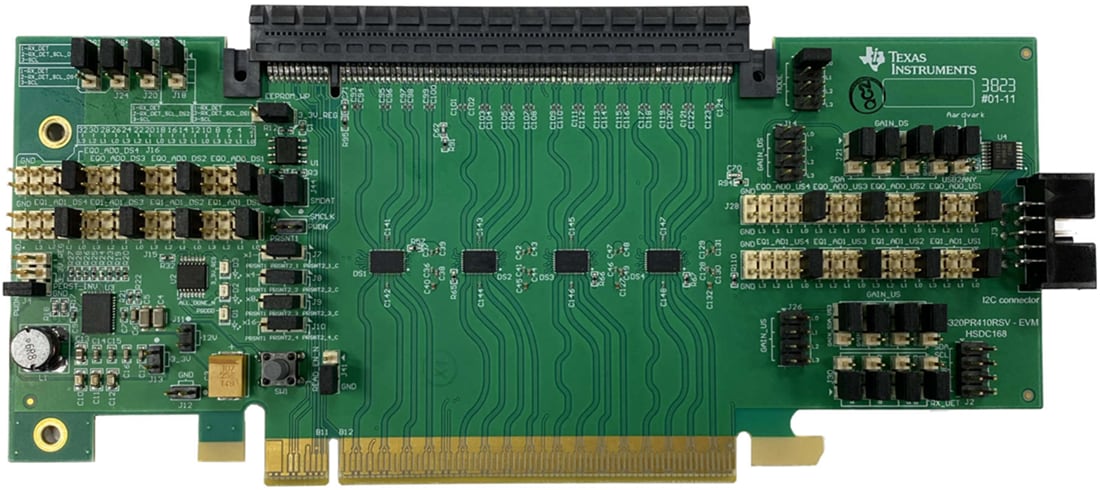

Disposition de la carte
Produit associé
Texas Instruments Réadaptateurs linéaires à quatre canaux DS320PR410
Conçus pour prendre en charge les interfaces PCle™ 5.0, CXL 2.0, UPI 2.0 et jusqu'à 32 Gbps.
Publié le: 2024-02-21
| Mis à jour le: 2024-02-28
