Texas Instruments Réadaptateurs linéaires à quatre canaux DS320PR410
Les réadaptateurs linéaires à quatre canaux DS320PR410 de Texas Instruments sont des réadaptateurs basse consommation et hautes performances conçus pour prendre en charge les interfaces PCle ™ 5.0, CXL 2.0, UPI 2.0et jusqu'à 32 Gbps. Ces réadaptateurs ou répéteurs linéaires prennent en charge les interfaces couplées CA telles que DP, SATA, SAS et XFI. Les réadaptateurs DS320PR410 présentent une faible puissance active de 160 mW/canal , une latence ultra-faible de 100 ps et une perte de retour de -10 dB à 16 GHz. Ces réadaptateurs fonctionnent avec une tension d'alimentation unique de 3,3 V et une plage de températures de -40 °C à 85 °C. Les réadaptateurs DS320PR410 sont utilisés dans les serveurs rack, le calcul haute performance, le stockage en réseau, les cartes d'interface réseau (NIC), les câbles actifs, les ordinateurs de bureau et les accélérateurs matériels.
Les réadaptateurs linéaires DS320PR410 se composent de canaux uniques qui fonctionnent indépendamment, et chaque canal comprend un égaliseur linéaire à temps continu (CTLE) et un pilote de sortie linéaire. Ces réadaptateurs linéaires peuvent être configurés en mode broche, en mode primaire SMBus/I2C et en mode secondaire SMBus/I2C. Les réadaptateurs DS320PR410 ne nécessitent pas de dissipateur thermique et sont livrés dans un boîtier WQFN à 40 broches de 4 mm x 6 mm.
Caractéristiques
- Prend en charge les interfaces PCle™ 5.0, CXL 2.0, UPI 2.0 et jusqu'à 32 Gbps
- Prend en charge les largeurs de bus x4, x8, x16 et x24 avec un ou plusieurs DS320PR410
- Prend en charge les interfaces couplées CA telles que SAS, SATA, DP et XFI
- CTLE passe à 22 dB à 16 GHz
- Latence ultra-faible de 100 ps
- Faible puissance active de 160 mW/canal
- Programmation par barrette de broches, SMBus ou EEPROM
- Détection indépendante du protocole pour les cas d'utilisation de PCle
- Le réadaptateur linéaire indépendant du protocole permet une prise en charge transparente de la formation PCle Link
- Le régulateur de tension interne fournit une immunité au bruit d'alimentation
- Gigue aléatoire additive faible de 45 fs pour les données PRBS
- Aucun dissipateur thermique n'est requis
- Tension d'alimentation unique de 3,3 V
- Plage de température de fonctionnement de -40°C à 85°C

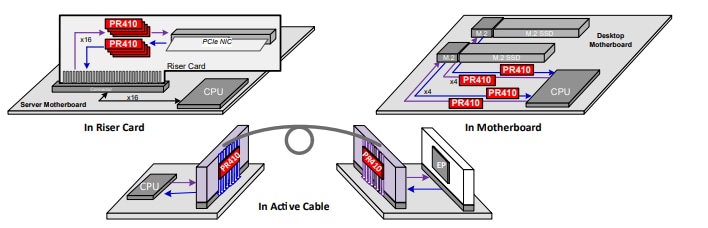

Applications
- Serveurs racks, microserveurs et serveurs tours
- Informatique haute performance
- Cartes de réseau de stockage (SAN) et d'adaptateur de bus hôte (HBA)
- Stockage réseau
- Cartes d'interface réseau (NIC)
- Câbles actifs
- Ordinateurs de bureau et cartes mères
- Accélérateurs matériels

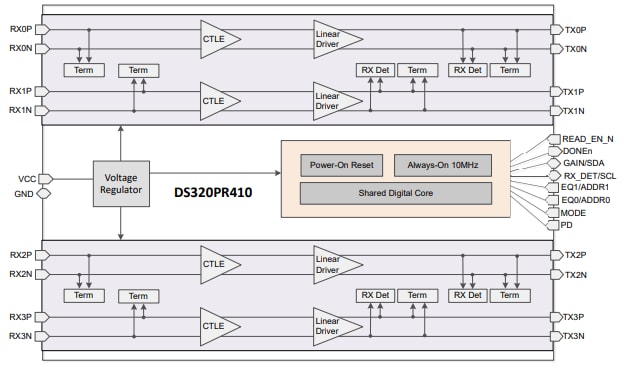

Schéma fonctionnel
Outils de développement associés
Texas Instruments Module d'évaluation de réadaptateur DS320PR410-RSC-EVM
Évalue les caractéristiques de conditionnement du signal du réadaptateur linéaire PCI-Express 5.0 DS320PR410.
