Texas Instruments EVM de réadaptateur linéaire DS320PR1601RSC-EVM
Le module d'évaluation (EVM) de réadaptateur linéaire DS320PR1601RSC-EVM de Texas Instruments fournit une plateforme complète à grande largeur de bande pour évaluer les caractéristiques de conditionnement de signal du réadaptateur linéaire PCIe® 5.0 32 canaux DS320PR1601. Le DS320PR1601RSC-EVM de Texas Instruments peut être utilisé pour les tests de conformité de carte d'extension standard, l'évaluation des performances et le prototypage système initial.
Caractéristiques
- Carte Riser PCIe x16 avec un réadaptateur linéaire à 32 canaux (16 canaux dans chaque direction) fonctionnant à des débits pouvant atteindre 32 Gbps
- Égalisation linéaire pour une prise en charge transparente de la formation de liaison et de l'extension de canal PCIe
- Augmentation du CTLE jusqu'à 24 dB à 16 GHz
- Configuration de dispositif programmable via EEPROM, I2C ou SMBus
- Convertisseur abaisseur CC-CC embarqué de 12 V à 3,3 V et 2 A
- P2P à disposition traversante avec empreinte commune au resynchroniseur Intel
Applications
- PCI Express Gén 1, 2, 3, 4, et 5
- Interfaces haut débit jusqu'à 32 Gbps
- Carte mère de serveur d'entreprise, station de travail
- Stockage d'entreprise
- Carte d'extension d'entreprise, point de terminaison

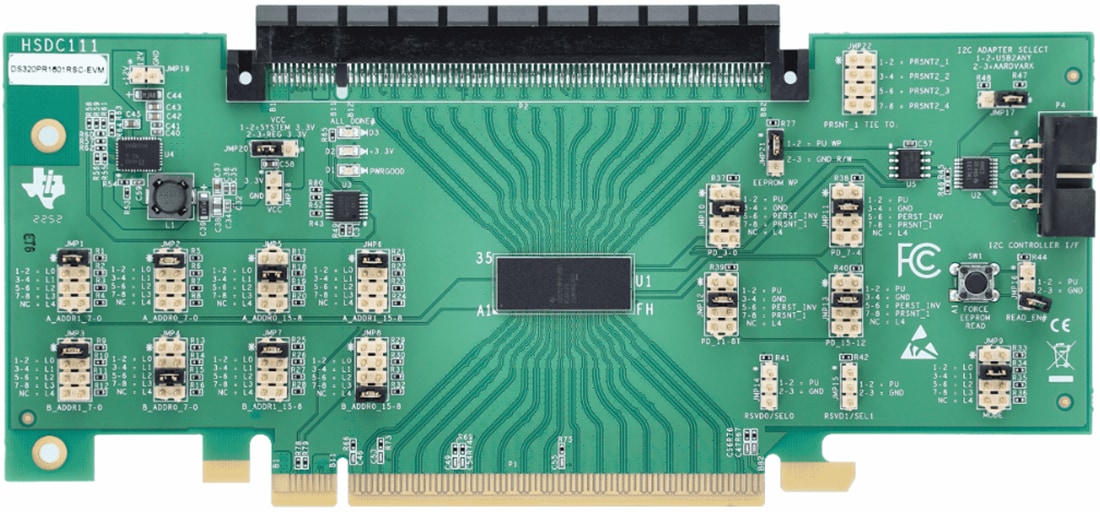

Disposition de la carte
Produit associé
Texas Instruments Réadaptateur linéaire 16 Gbps PCIe® DS160PR1601
Répéteur ou réadaptateur linéaire haute performance à 32 canaux (16 canaux dans chaque direction) x16.
