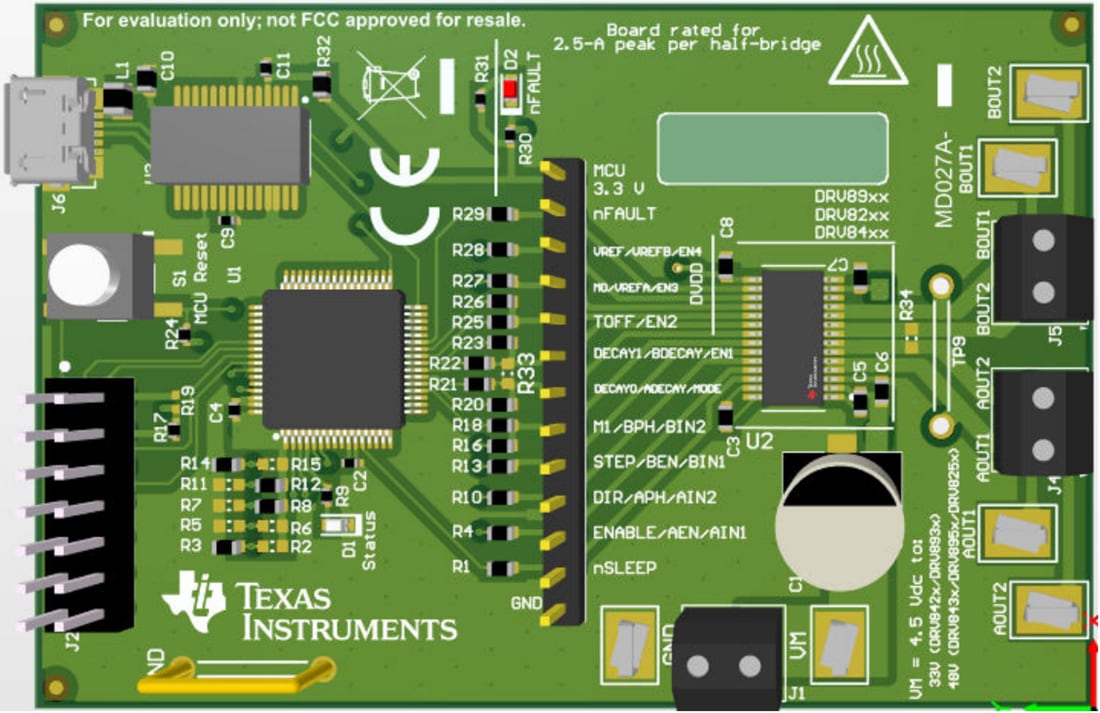

Texas Instruments Module d'évaluation (EVM) de pilote DRV8955PEVM

Le module d'évaluation (EVM) de pilote DRV8955PEVM de Texas Instruments permet une évaluation facile du dispositif DRV8955P. Le DRV8955P intègre deux ponts en H MOSFET de puissance à canal N et un circuit intégré de détection et de régulation du courant. Le dispositif DRV8955P fonctionne à partir d'une seule alimentation et prend en charge une large plage d'alimentation en entrée de 4,5 V à 48 V. Le DRV8955PEVM de Texas Instruments utilise un microcontrôleur MSP430™ et une puce d'interface USB pour gérer la communication à partir de l'application logicielle GUI (interface utilisateur GRAPHIQUE) installée sur un PC avec ® Windows®. L'interface graphique envoie des commandes série au MSP430 pour contrôler les signaux du dispositif, surveiller les défaillances, lire et écrire les registres SPI et piloter un moteur.
