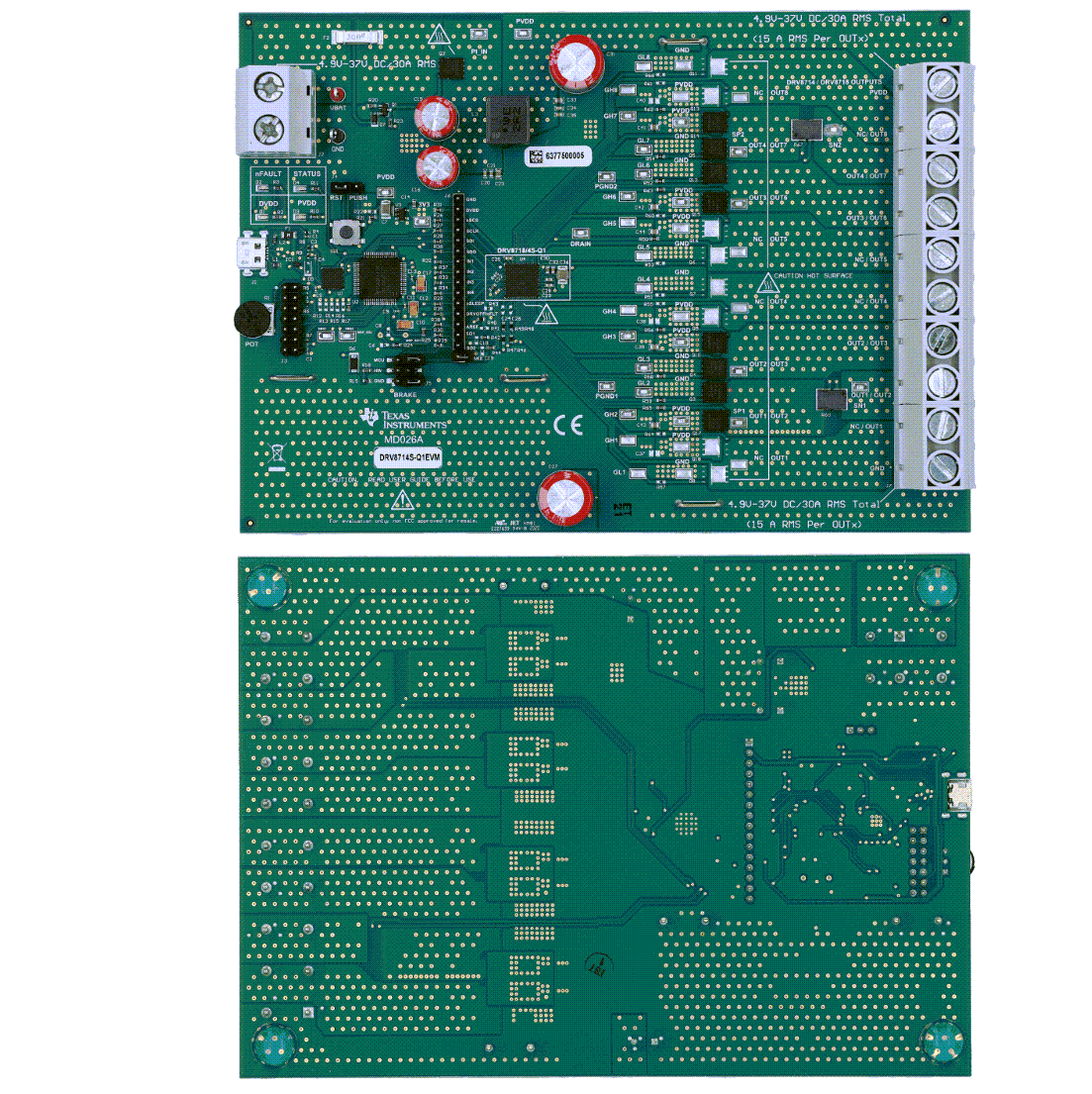

Texas Instruments Module d'évaluation DRV8714S-Q1EVM

Le module d'évaluation DRV8714S-Q1EVM de Texas Instruments facilite l'évaluation du DRV8714S-Q1. Le pilote de grille à quatre canaux DRV8714S-Q1 offre une détection de courant en ligne et des diagnostics hors ligne, avec une plage d'entrée d'alimentation complète de 4,9 V à 40 V CC. L'architecture de commande de grille intelligente DRV8714S-Q1 optimise le temps mort pour éviter les conditions de courants traversants et contrôler la vitesse de balayage. Quatre entrées MLI définissent la fréquence MLI et le rapport cyclique pour la sortie affectée. Le contrôle marche/arrêt est pris en charge si la MLI n'est pas nécessaire. L'amplificateur de détection de courant peut être utilisé dans des configurations de détection côté bas ou côté haut.
