Texas Instruments Module d'évaluation de pilote de grille DRV8705S-Q1EVM
Le Module d'évaluation (EVM) de commande de grille DRV8705S-Q1EVM Texas Instruments est conçu pour évaluer le DRV8705S-Q1. Le DRV8705S-Q1 est un pilote moteur CC à balais intégré de classe automobile. Le DRV8705S-Q1 est un pilote de grille à demi-pont hautement intégré, capable de piloter des MOSFET de puissance à canal N côté haut et côté bas. Il génère les tensions d'entraînement de grille appropriées, à l'aide d'une pompe de charge à douille intégrée pour le côté haut et d'un régulateur linéaire pour le côté bas.
Le DRV8706H-Q1EVM de Texas Instruments dispose d'un demi-pont composé de quatre MOSFET à canal N qui pilotent les moteurs de façon bidirectionnelle jusqu'à 15 ARMS, 20 A de courant de pic. Le module d'évaluation fonctionne à partir d'une seule alimentation pour l'alimentation analogique et à partir de la ligne USB pour l'alimentation numérique, qui peut être personnalisée pour être fournie de manière externe. Un circuit de protection de batterie inverse négatif de 18 V, avec un filtre PIRMS nominal de 20 A, est fourni pour nettoyer l'entrée d'alimentation et protéger contre les connexions de batterie incorrectes.
Caractéristiques
- Module d'évaluation de commande de grille intelligente à pont en H pour les applications automobiles
- –40° C à +125° C, ta classe de température 1
- Plage de fonctionnement de 4,9 V à 37 V
- Pompe de charge doublée pour PWM 100 %
- Modes de commande demi-pont et pont en H
- Interface SPI pour une configuration simple
- Architecture de pilote de grille intelligent
- Contrôle de vitesse de balayage réglable
- Sortie de courant source crête de 1,0 mA à 62 mA
- Sortie de courant du récepteur de pic de 1,0 mA à 62 mA
- Horodatage intégré
- Moniteurs de source et de grille de drain MOSFET
- Amplificateur de shunt de courant
- Détection côté bas
- Réglages de gain réglables (10, 20, 40, 80 V/V)
- Résistances de rétroaction intégrées
- Caractéristiques de protection intégrées
- Broche de désactivation de pilote dédié (DRVOFF)
- Moniteurs de sous-tension d'alimentation et de régulateur
- Moniteurs de surintensité VDS MOSFET
- Moniteurs de défaillance de grille MOSFET VGS
- Pompe de Charge pour MOSFET à polarité inverse
- Avertissement thermique et arrêt du dispositif
- Broche d'interruption de condition de défaillance (n défaillance)

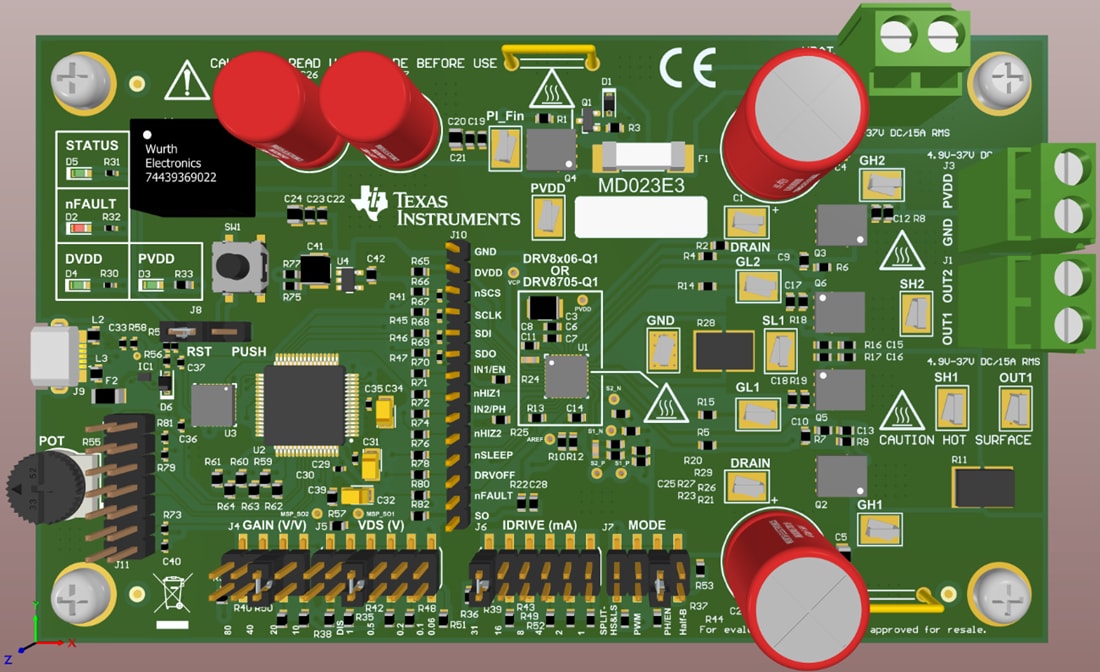

Configuration de la carte
Publié le: 2021-05-04
| Mis à jour le: 2025-03-11
