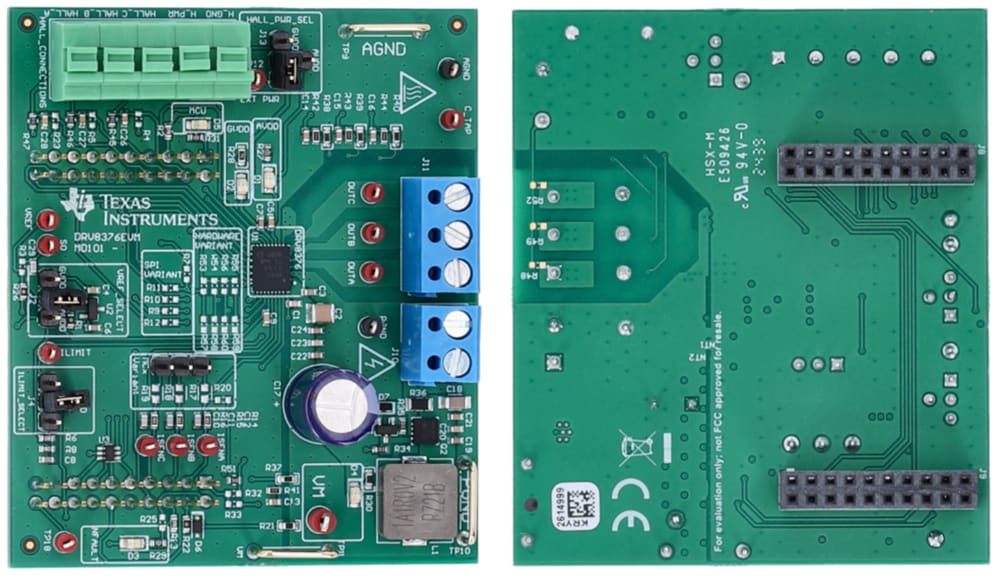

Texas Instruments Module d'évaluation DRV8376EVM
Le module d'évaluation DRV8376EVM de Texas Instruments propose un CI intégré pour des applications de pilotes de moteurs triphasés. Le dispositif présente une conception d'étage de puissance à une seule puce, qui permet aux utilisateurs d'actionner des moteurs à CC sans balai de 4,5 à 65 V.
La carte basée sur le microcontrôleur TMS320F280049C met en œuvre le matériel du DRV8376 de TI et présente un logiciel de référence qui transmet des signaux essentiels au DRV8376 pour faire tourner un moteur triphasé à CC sans balai.
Le logiciel GUIComposer permet aux utilisateurs de programmer les paramètres, de faire tourner le moteur et de surveiller le système en cas de conditions d'anomalies.
Caractéristiques
- Tension de fonctionnement de 4,5 à 65 V (70 V max abs)
- Capacité de courant de sortie élevé de pointe de 4,5 A
- Régulateurs d'AVDD et de GVDD
- LED d'alimentation et d'anomalies
- CSA intégrés pour la mesure triphasée du courant côté bas
- Micrologiciel trapézoïdal à capteur C2000 (LAUNCHXL-F280049C) disponible
Applications
- Modules de moteur brushless-CC (BLDC)
- Moteurs HVAC
- Machines et automatismes bureautiques
- Automatisation d'usines et robotique
- Moteur d'antenne sans fil
- DAB (Distributeur automatique de billets)
- Drones
Contenu du kit
- DRV8376EVM
- À lire : clause de non-responsabilité de l'EVM
Pilote de moteur associé
Texas Instruments Pilote de moteur FET triphasé intégré DRV8376
Ce dispositif fournit une commande de grille et un étage de puissance pour alimenter des moteurs CC brushless de 4,5 V à 65 V.
Kit
Texas Instruments LAUNCHXL-F280049C LaunchPad Development Kit
Low-cost evaluation and development tool for the Piccolo F28004x series (including InstaSPIN-FOC).
Topologie
Schéma simplifié
Principaux blocs matériels
Connexion DRV8376EVM LaunchXL-F280049C

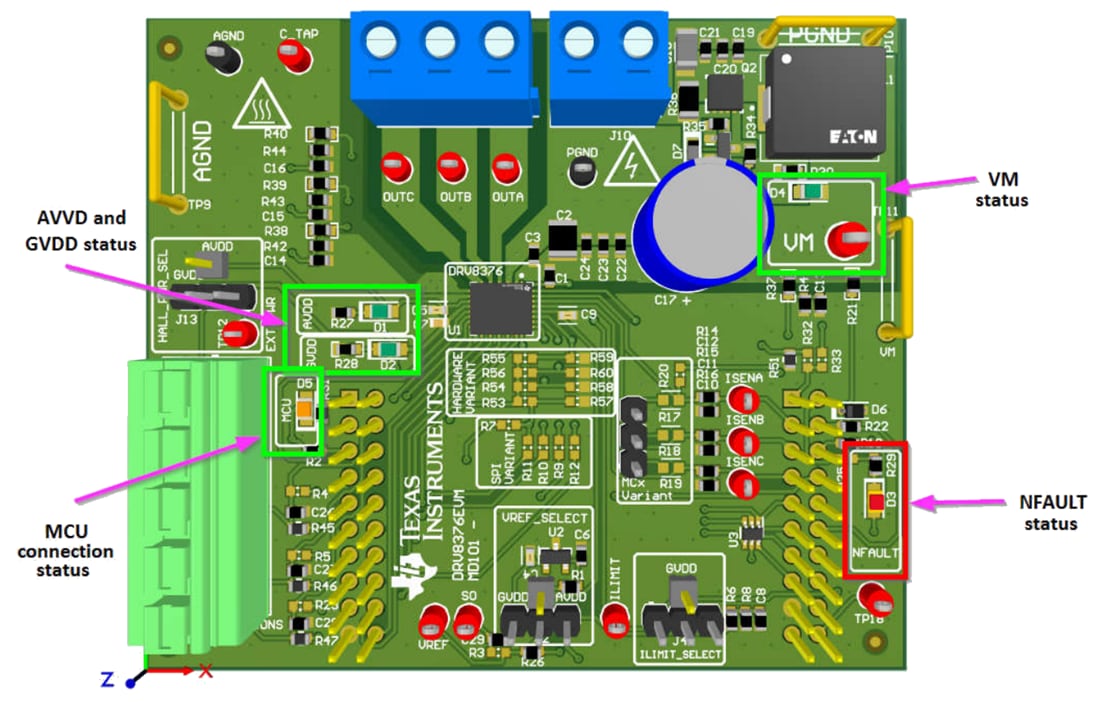

Indicateurs LED
