Texas Instruments Pilote moteur CC brushless triphasé DRV8311
Le pilote moteur CC brushless triphasé DRV8311 de Texas Instruments fournit trois demi-ponts en H de MOSFET intégrés pour piloter un moteur CC brushless (BLDC) triphasé pour des rails CC 5 V, 9 V, 12 V ou 18 V ou des applications alimentées par batterie 1S à 4S. Le dispositif intègre trois amplificateurs de détection de courant (CSA) avec une détection de courant intégrée pour détecter les courants triphasés des moteurs BLDC pour atteindre une mise en œuvre FOC optimale et du système de contrôle de courant.
Le DRV8311P de Texas Instruments peut générer et configurer des minuteurs PWM sur SPI (tSPI) de Texas Instruments et permet le contrôle de plusieurs moteurs BLDC directement sur l'interface tSPI. Cette caractéristique réduit les ports E/S requis du contrôleur principal pour contrôler plusieurs moteurs.
Caractéristiques
- Pilote de moteur PWM triphasé
- Moteurs CC brushless triphasés
- Tension de fonctionnement de 3 V à 20 V
- Tension maximale absolue 24 V
- Capacité de courant de sortie élevée
- Pilote de courant de crête 5 A
- MOSFET à faible résistance à l'état passant
- 210 mΩ std. RDS(ON) (HS + LS) à TA = 25 °C
- Mode veille à faible puissance
- 1,5 µA à VVM = 12 V, TA = 25°C
- Plusieurs options d'interface de contrôle
- 6 interfaces de contrôle PWM
- 3 interfaces de contrôle PWM
- Mode de génération PWM (SPI/tSPI) avec étalonnage en option entre le MCU et le DRV8311
- Interface tSPI (DRV8311P)
- Mise à jour de cycle et de fréquence PWM sur SPI
- Contrôle de plusieurs dispositifs DRV8311P utilisant une interface SPI 4 fils standard
- Prend en charge une fréquence PWM jusqu'à 200 kHz
- Détection de courant intégrée
- Aucune résistance externe requise
- Sortie d'amplificateur de détection, une par 1/2 pont
- Variantes SPI et dispositifs matériels
- Communication SPI 10 MHz (SPI/tSPI)
- Prend en charge les entrées logiques 1,8 V, 3,3 V et 5 V
- Régulateur LDO intégré 3,3 V ± 4,5 %, 100 mA
- Fonctionnalités de protection intégrées
- Verrouillage de sous-tension VM (UVLO)
- Sous-tension de pompe de charge (CPUV)
- Protection contre les surintensités (OCP)
- Avertissement thermique et arrêt (OTW/OTSD)
- Broche d'indication de condition de défaillance (nFAULT)
Applications
- Modules de moteur brushless-CC (BLDC)
- Drones et support portatif
- Machines à café
- Robots sous vide
- Pompes à lave-linge et sèche-linge
- Ventilateurs pour ordinateurs portables, ordinateurs de bureau et serveurs
Carte associée
Texas Instruments Module d'évaluation DRV8311HEVM
Conçu pour évaluer le pilote de moteur brushless triphasé DRV8311H.

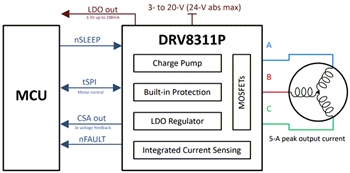

Schémas simplifiés
Publié le: 2022-03-08
| Mis à jour le: 2022-04-27
