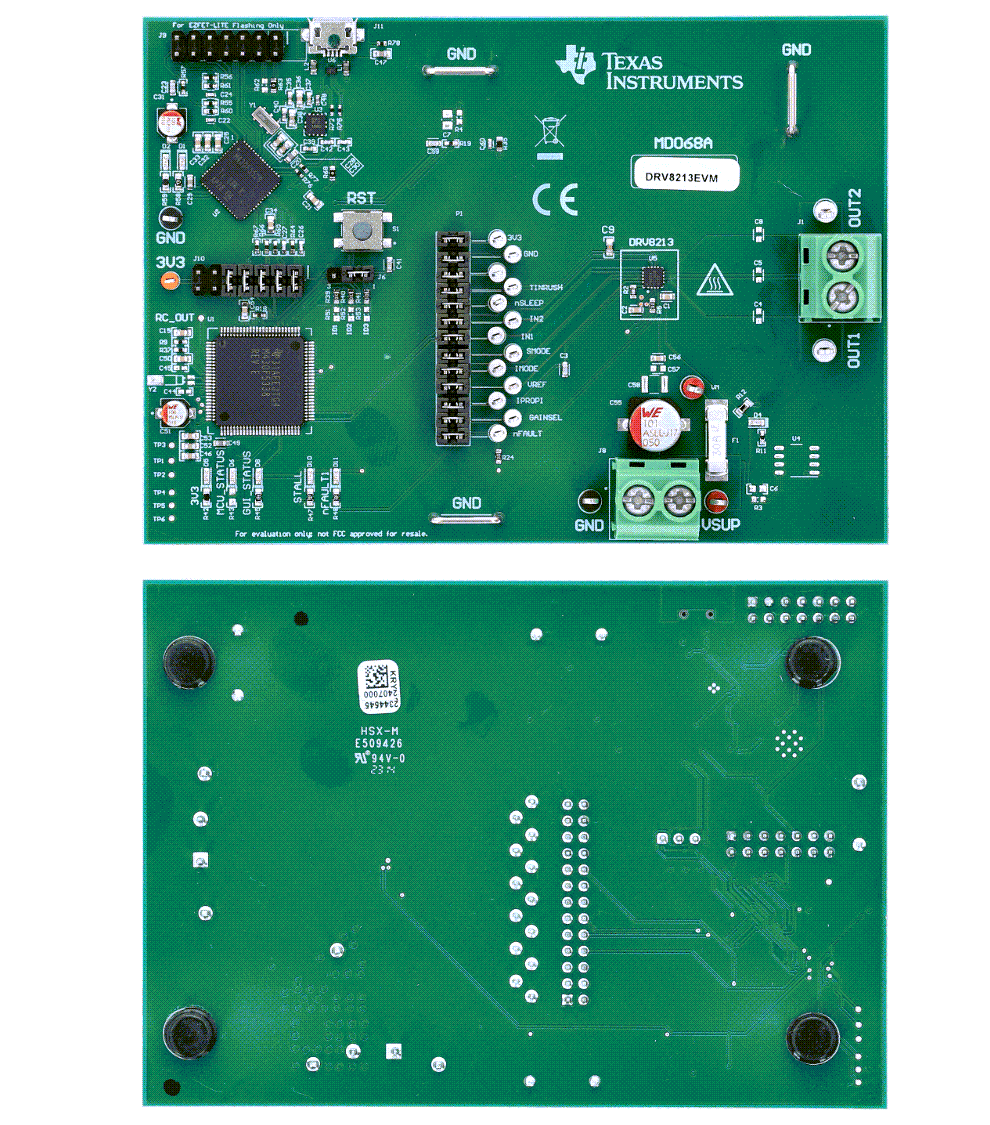

Texas Instruments Module d'évaluation DRV8213EVM
Le module d'évaluation DRV8213EVM de Texas Instruments est configuré pour évaluer le fonctionnement du dispositif DRV8213. Le pilote de moteur intégré DRV8213 offre un pont en H à canal N, une pompe de charge, une sortie de détection de courant, une régulation de courant et un circuit de protection. Une pompe de charge triple permet au dispositif de fonctionner jusqu'à 1,65 V pour s'adapter aux rails d'alimentation de 1,8 V et aux conditions de batterie faible.
Le module d'évaluation TI DRV8213EVM a été programmé et configuré pour fonctionner immédiatement et commencer à faire tourner les moteurs immédiatement. Le DRV8213EVM dispose d'une interface utilisateur graphique (GUI) pour un contrôle facile du pilote de moteur.
Caractéristiques
- Plage d'alimentation du moteur de 1,65 V à 12 V
- Capacité de courant de sortie élevée de crête de 4 A, 2 A RMS
- Prend en charge les entrées logiques 1,8 V, 3,3 V et 5 V
- Détection de calage du moteur
- Gain d'amplificateur opérationnel réglable pour une détection de courant de haute précision jusqu'à 10 mA
- Débogueur eZ-FET lite intégré pour la programmation du microcontrôleur (MCU) via USB
Topologie
Produit associé
Texas Instruments Pilote de moteur CC à balais DRV8213
Pilote de pont en H à canal N avec détection de courant, régulation de courant et détection de décrochage intégrés.
Publié le: 2023-11-02
| Mis à jour le: 2024-01-02
