Texas Instruments Module d'évaluation (EVM) d'amplificateur DRV5825PEVM
Le module d'évaluation de l'amplificateur (EVM) DRV5825PEVM de Texas Instruments présente un amplificateur à boucle fermée de classe D à entrée numérique de TI pour une application Piezo. Le DRV5825P de Texas Instruments est un amplificateur audio de classe D à entrée numérique doté d'un algorithme de pilote piézo. The evaluation module can be used as a stand-alone platform with default I2C register settings. Le module d'évaluation fonctionne également avec l'interface graphique PurePath™ Console 3 (PPC3) pour la programmation des paramètres des registres I2C.
Caractéristiques
- Algorithme de pilote piézo intelligent pour les applications piézo
- Fonctionne avec l'initialisation I2C
- Contrôle de l'interface graphique via le port USB
Équipement nécessaire
- Module d'évaluation DRV5825P
- Câble micro USB Type-B
- Bloc d'alimentation (PSU) 5-14A, 12-30VDC
- Deux 2 Ω à 8 Ω actionneurs piézoélectriques ou charges de résistance (veillez à ce que la charge soit dimensionnée en fonction de la puissance requise) et câbles.
- Petit tournevis
- Ordinateur de bureau ou portable fonctionnant sous Microsoft® Windows® 7 ou une version ultérieure
- Source audio
- Source d'interface numérique Sony/Philips (S/PDIF) (DVD, convertisseur audio, Audio Precision (AP®))
- Supports de lecture de Microsoft Windows 7 ou version ultérieure
- Sortie analogique de jack audio 3 mm

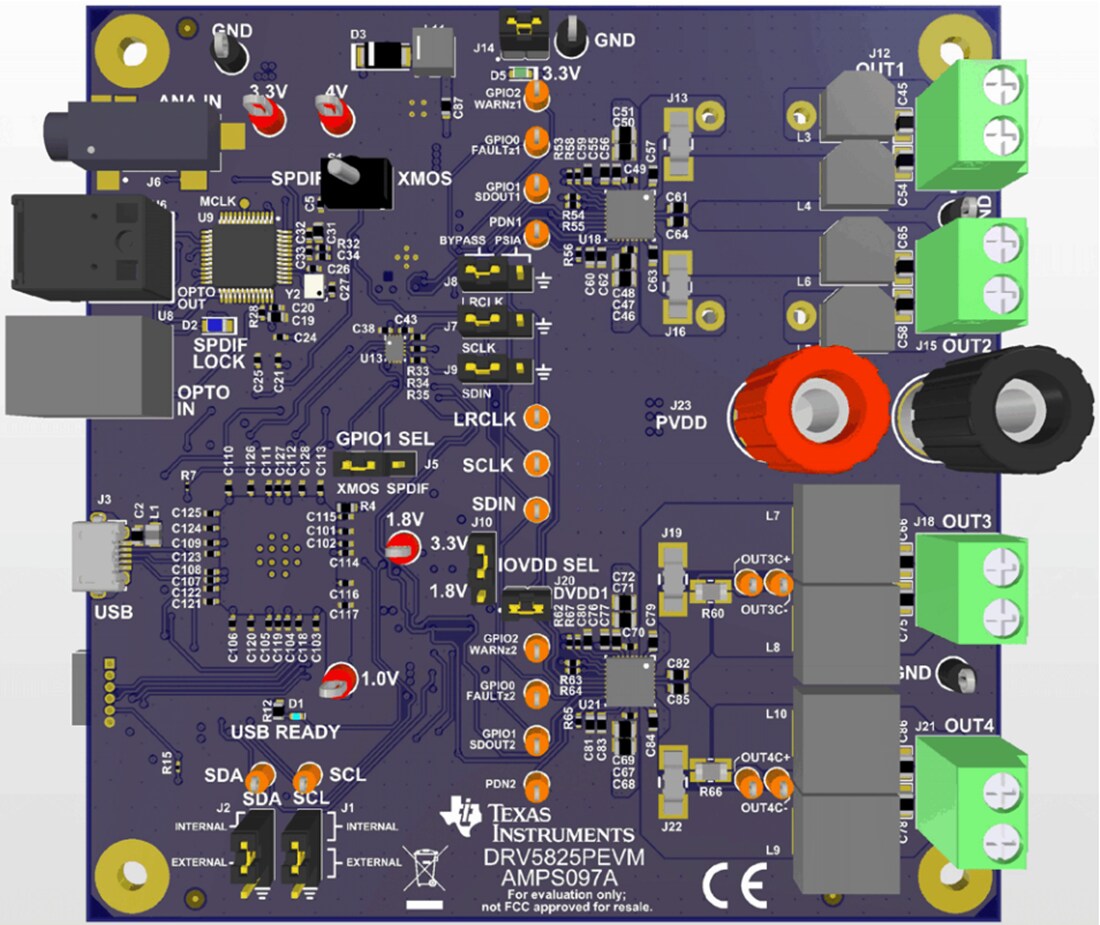

Disposition de la carte
Produit associé
Texas Instruments Amplificateur audio de classe D DRV5825P
Amplificateur stéréophonique de classe D à boucle fermée et hautes performances avec un processeur audio intégré.
Publié le: 2020-09-09
| Mis à jour le: 2024-08-20
