Texas Instruments Contrôleur d'affichage numérique DLPC7540 DLP

Le contrôleur d'affichage numérique DLP DLPC7540 DE Texas Instruments est destiné aux chipsets d'affichage UHD et 1080p 4K, qui comprennent un contrôleur DLPC7540, DLP471TE, DLP471NE, DLP650TE ou DLP651NE et un pilote de moteur et d'alimentation DLPA100. Cette solution cible les systèmes d'affichage qui nécessitent une haute résolution et une haute luminosité dans un petit format. Pour assurer un fonctionnement fiable, le contrôleur DLPC7540 DE Texas Instruments doit toujours être utilisé avec les DMD DLP471TE, DLP471NE, DLP650TE ou DLP651NE et le circuit intégré de gestion d'alimentation DLPA100 dans chaque application.

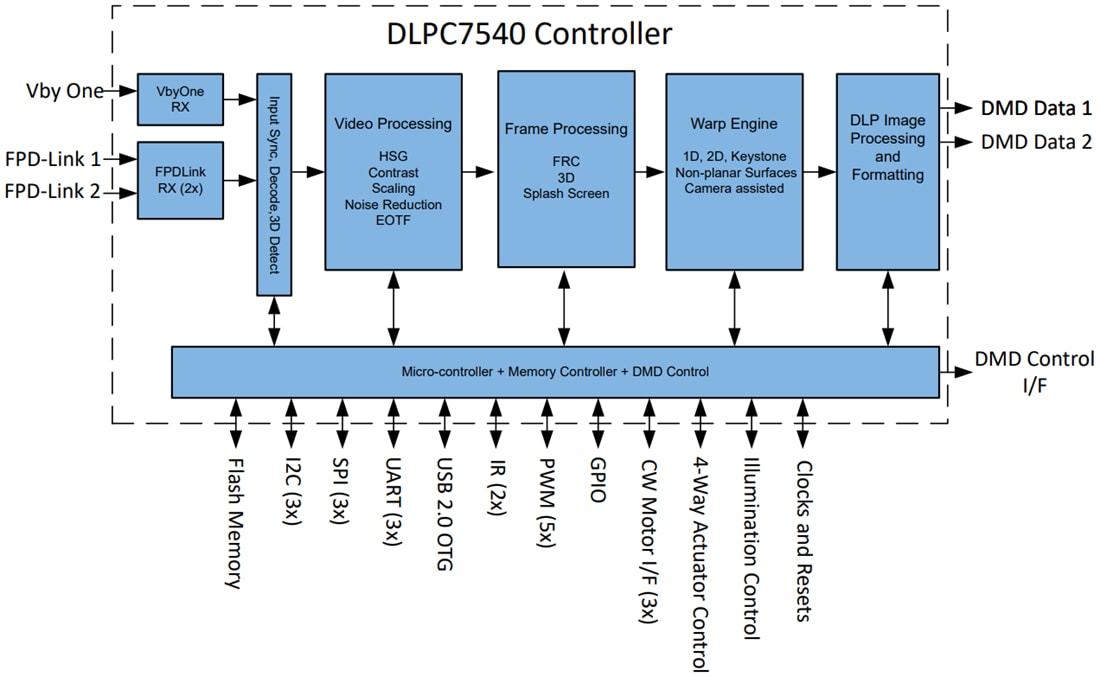

Caractéristiques

DLPC7540 utilisant des supports DLP471TE, DLP471NE, DLP650TE ou DLP651NE de dispositifs à micro-miroirs numérique (DMD)
- Jusqu'à 4 K UHD à 60 Hz
- Jusqu'à 1080 p à 240 Hz (2 D) et 120 Hz (3 D)
Fournit un port d'entrée vidéo HS V-by-One avec une, deux, quatre ou huit voies
- Prise en charge d'horloge pixel jusqu'à 600 MHz
- Débit de transmission d'entrée jusqu'à 3 Gbit/s
Deux ports d'entrée vidéo OpenLDI (FPD-Link I) avec 6 voies (5 données) par port
Formats d'entrée pris en charge
- RVB, YCbCr et ICtCp
- 4:4:4, 4:2:2, 4:2:0
Processeur Arm® Cortex-R4F interne avec UVF
- 88 GPIO configurables
- Générateur PWM programmable
- Minuteurs de capture et de retard programmables
- Contrôleur OTG USB 2.0 haut débit
- Contrôleurs SPI primaire/secondaire
- Contrôleurs primaires/secondaires I²C
- Contrôleurs UART et d'interruption
Moteur de déformation
- Correction de la distorsion trapézoïdale 1D, 2D et 3D améliorée
- Correction de distorsion optique (distorsion de couleur latérale et radiale, par ex. pour la courte portée)
- Déformation (avertissement manuel multipoint et accès carte de mise en garde complet 62x32 points)
- Mélange (mélange manuel et carte de mélange complète accès à 63 x 32 points)

Traitement d'image supplémentaire
- Noir DynamicBlack
- DLP BrilliantColor™ de TI
- Prise en charge HDR10 (PQ et HLG)
- Conversion de fréquence d'image
- Réglage des coordonnées de couleur
- Réglage de la température de couleur blanche
- Degamma Programmable
- Multiplexage spatio-temporel
- Prise en charge intégrée de l'affichage 3-D
Affichage et capture d'écran de démarrage
Mémoire de trame intégrée de 2 G-bit éliminant le besoin d'une mémoire externe à haute vitesse
Prise en charge de la mémoire externe
- Mémoire flash parallèle pour séquences µP et PWM
- Flash secondaire pour capturer et déjouer le démarrage
Contrôle de système
- Commande de pilote d'alimentation et de réinitialisation DMD
- Bascule d'image horizontale et verticale DMD
Prise en charge d'analyses de limite de la norme JTAG
Éclairages LED, laser RVB et au phosphore laser
