Texas Instruments Contrôleur d'affichage DLP® DLPC4420
Le contrôleur d'affichage DLP® DLPC4420 de Texas Instruments est un contrôleur d'affichage numérique pour le chipset d'affichage DLP. Le chipset est composé d'un contrôleur d'affichage DLPC4420, d'un DMD DLP DLP780TE, d'un dispositif de gestion d'alimentation de contrôleur DLPA100 et d'un DLPA300, un dispositif de gestion d'alimentation DMD. Cette solution est un excellent choix pour les systèmes d'affichage qui nécessitent une haute résolution, une haute luminosité et une simplicité du système. Le contrôleur d'affichage DLPC4420 de Texas Instruments doit toujours être utilisé avec un DMD DLP et un dispositif de gestion d'alimentation respectif pour assurer un fonctionnement fiable.
Caractéristiques
- Double contrôleur DLP prenant en charge une résolution d'affichage jusqu'à 4K UHD (ultra-haute définition) à l'aide d'une matrice de micro-miroirs (DMD)
- Jusqu'à 4K à 60 Hz
- Jusqu'à 1 080 p à 240 Hz
- Jusqu'à 1 080 p à 120 Hz (3D)
- Fournit une interface pixel d'entrée simple 30 bits ou double 60 bits
- Format de données RVB
- 8, 9 ou 10 bits par couleur
- Horloge pixel jusqu'à 600 MHz en mode double 30 bits sur le double contrôleur
- Interface DMD de signalisation différentielle basse tension (LVDS) haut débit
- Microprocesseur ARM946™ 150 MHz
- Périphériques de microprocesseurs
- Modulation de largeur d'impulsion (MLI) et minuteurs de capture programmables
- Trois ports I2C, trois ports UART et trois ports SSP
- Un port secondaire USB 1.1
- Traitement d'image
- Algorithmes de traitement d'images multiples
- Conversion de fréquence d'image
- Réglage des coordonnées de couleur
- Conversion d'espace couleur programmable
- Dégamma et écran de démarrage programmables
- Prise en charge intégrée de l'affichage 3-D
- Correction de distorsion trapézoïdale 1-D
- Circuit de génération d'horloge intégré
- Fonctionne sur un seul cristal de 20 MHz
- Horloge à spectre étentdu intégrée
- Prise en charge de la mémoire externe
- Flash parallèle pour la séquence microprocesseur et PWM
- Boîtier de matrice à billes en plastique à 516 broches
- Prend en charge les éclairages LED, et hybrides laser
Applications
- Téléviseur laser
- Projecteur intelligent
- Signalétique numérique
- Projecteurs d'entreprise

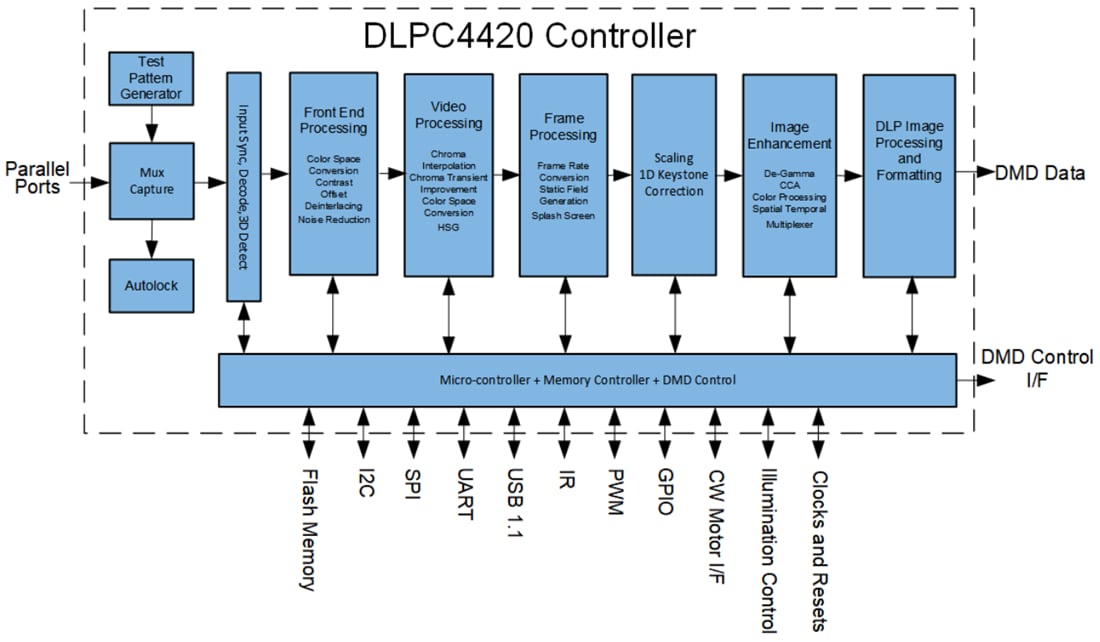

Schéma de principe fonctionnel
Produit associé
Texas Instruments DLPA100 DLP Power & Motor Driver
Power management and motor control driver device for the DLP® 4K UHD TRP display chipset.
Outils de développement associés
Texas Instruments Module d'évaluation (EVM) de contrôleur DLPC4420AEVM
Associé à d'autres EVM, il peut accélérer le temps de prototypage de système DLP 4K UHD.
