Texas Instruments Contrôleur d’affichage 0,16" QnHD DLP® DLPC3420

Le contrôleur d’affichage 0,16" QnHD DLP® DLPC3420 de Texas Instruments est inclus dans le chipset DLP160AP (0,16 QnHD), permettant l’exploitation du DMD DLP160AP. Le contrôleur DLPC3420 de TI fournit une interface pratique et multifonctionnelle entre l’électronique de l’utilisateur et le DMD, facilitant les applications d’affichage à petit facteur de forme et faible puissance. Le chipset comprend des ressources désignées pour aider l’utilisateur à accélérer le cycle de conception, y compris des modules optiques prêts à la production, des fabricants et des maisons de design.

Caractéristiques

  • Contrôleur d’affichage pour DMD DLP160AP (0,16 QnHD)
    • Prend en charge des résolutions d’entrée jusqu’à QnHD
    • Interface DMD à faible puissance avec formation d’interface
  • Fréquences d’images d’entrée jusqu’à 60 Hz
  • Traitement des données de pixel :
    • Contrôle d’éclairage adaptatif du contenu (CAIC)
    • Correction de distorsion trapézoïdale 1D
    • Réglage des coordonnées de couleur
    • Traitement de la gestion de la puissance active
    • Degamma Programmable
    • Conversion d’espace couleur
    • Interpolation de chrominance de 4:2:2 à 4:4:4
  • Prise en charge de l’interface de pixel d’entrée de 24 bits :
    • Protocoles d’interface parallèle ou BT656
    • Horloge pixel jusqu’à 155 MHz
    • Options de format de données de pixel d’entrée multiples
  • Interface série d’affichage (DSI) MIPI® de type 3, de 1 à 4 voies, jusqu’à une vitesse de voie de 470 Mb/s
  • Prise en charge du flash externe
  • Stationnement DMD automatique à la mise hors tension
  • Mémoire de trame intégrée (eDRAM)
  • Caractéristiques des systèmes
    • Contrôle de composant I2C
    • Écrans de présentation programmables
    • Contrôle de courant LED programmable
    • Affichage de la rotation d’image
  • Appairage avec les circuits intégrés de gestion de l’alimentation (PMIC) DLPA2000 et DLPA2005 et le pilote LED

Applications

  • Projecteur mobile
  • Affichage intelligent
  • Smartphone
  • Lunettes de réalité augmentée
  • Écrans de maison intelligentes
  • Pico-projecteurs

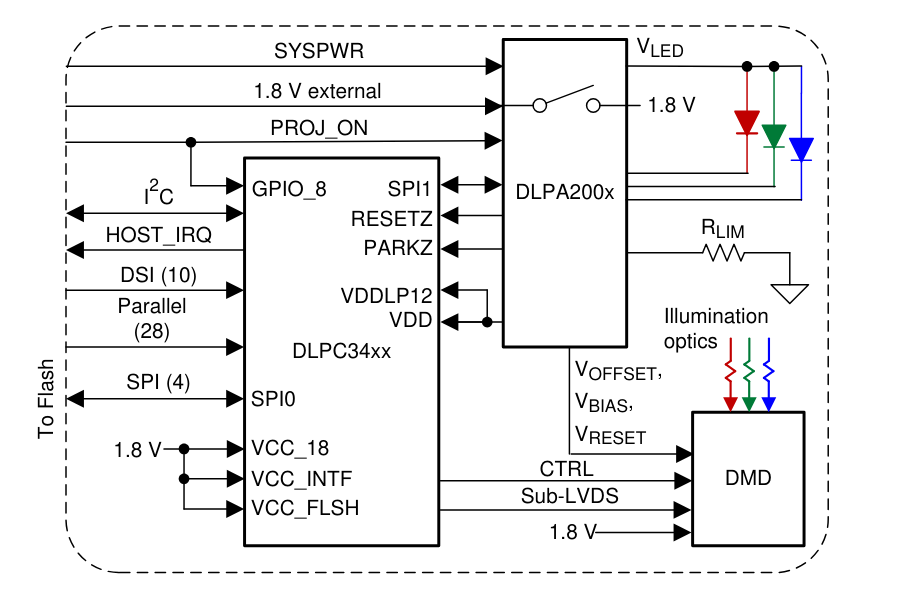

Application simplifiée

Schéma du circuit d'application - Texas Instruments Contrôleur d’affichage 0,16
