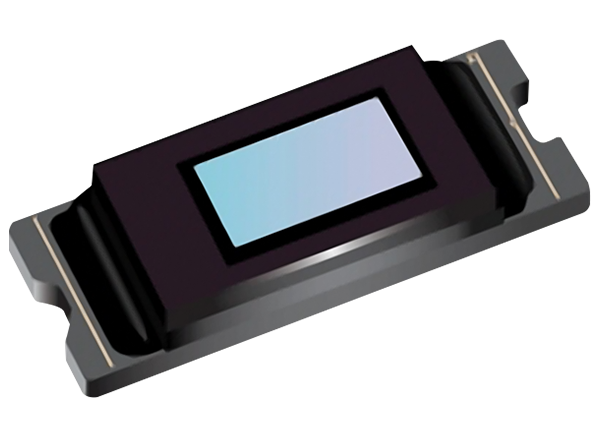

Texas Instruments Dispositif à micro-miroirs numérique (DMD) Near-UV DLP301S
Le dispositif à micro-miroirs numérique (DMD) Near-UV DLP301S de Texas Instruments est un modulateur spatial de lumière (SLM) de système micro optoélectromécanique (MOEMS) contrôlé numériquement. Le DMD affiche une image nette et de haute qualité lorsqu'il est couplé à un système optique approprié. Le DLP301S de Texas Instruments est un composant du chipset comprenant le DMD DLP301S, le contrôleur d'impression 3D DLPC1438 et le pilote PMIC/LED DLPA200x / DLPA300x. La taille physique compacte de ce DMD, associée au contrôleur et au pilote PMIC/LED, fournit une solution de système complète qui permet des moteurs optiques à haute sortie pour des imprimantes 3D DLP rapides, fiables et à haute résolution.
Caractéristiques
- Matrice de micro-miroirs de 7,93 mm (0,3 po) de diagonale
- Matrice de micro-miroirs en aluminium d'une taille en micromètres 1280 × 720, dans une disposition orthogonale
- 3,6 mégapixels, 2560 × 1440 pixels sur la résine
- Pas de micro-miroirs 5,4 microns
- inclinaison à micro-miroirs de ±17° (par rapport à une surface plane)
- Éclairage latéral pour un rendement et une taille de moteur optique optimaux
- Surface de micromiroirs en aluminium indépendante de la polarisation
- Bus de données d'entrée SubLVDS 8 bits
- Contrôleur d'impression 3D DLPC1438 et pilote PMIC/LED DLPA200x ou DLPA300x dédiés pour un fonctionnement fiable.
Applications
- Imprimante TI DLP® 3D
- Fabrication additive
- Polymérisation de la TVA
- Stéréolithographie masquée (imprimante en 3D mSLA)
- Imprimante 3D DLP dentaire
- Exposition à la lumière : exposition à la lumière spatiale et temporelle programmable
Application simplifiée
Produit associé
Texas Instruments Contrôleur d'impression 3D DLP® DLPC1438
Prend en charge le fonctionnement fiable des DMDs DLP300S et DLP301S pour les applications d'imprimante 3D DLP®.
Publié le: 2022-12-14
| Mis à jour le: 2022-12-29
