Texas Instruments Étage de puissance NexFET™ Buck synchrone CSD96416
L'étage de puissance NexFET™ Buck synchrone CSD96416 de Texas Instruments est une conception hautement optimisée pour une utilisation avec un convertisseur Buck synchrone haute puissance et haute densité. Le produit intègre le CI de pilotage et des MOSFET de puissance pour compléter la fonction de commutation d'étage de puissance. Cette combinaison produit une capacité de commutation à courant élevé, un haut rendement et une vitesse élevée dans un petit profil de boîtier de 5 mm × 6 mm. Cet étage de puissance dispose d'un ajustement du temps mort pour améliorer la réponse transitoire avec un contrôleur non-TI. Il intègre également une détection de courant précise et une fonctionnalité de détection de température pour améliorer la précision et simplifier la conception du système. De plus, l'empreinte du circuit imprimé du CSD96416 de Texas Instruments a été optimisée pour aider à réduire le temps de conception et simplifier l'achèvement de la conception du système global.
Caractéristiques
- Courant de crête nominale 50 A
- FET côté haut et côté bas 25 V, VIN de 16 V
- Ajustement du temps mort pour améliorer la réponse transitoire avec un contrôleur non-TI
- Rendement maximal (fSW = 600 kHz, lOUT = 150 nH) : supérieure à 94 %
- Fonctionnement haute fréquence (jusqu'à 1,75 MHz)
- Détection de courant bidirectionnelle compensée en température
- Sortie de température analogique
- Surveillance des défaillances
- Compatible avec le signal MLI 3,3 V et 5 V
- Entrée MLI à trois états
- Commutateur bootstrap intégré
- Temps mort optimisé pour une protection contre les courants traversants
- Haute densité, empreinte QFN de 5 mm × 6 mm
- Boîtier à ultra-faible inductance
- Empreinte de circuit imprimé optimisée pour le système
- Refroidissement supérieur endurci thermiquement
- Placage de borne sans plomb conforme à la directive RoHS
- Sans halogène
Applications
- Convertisseurs Buck synchrones multiphasés
- Applications à haute fréquence
- Applications à courant élevé et rapport cyclique faible
- Convertisseurs CC-CC au point de charge (POL)
- Cartes graphiques et mémoire
- Convertisseurs Buck synchrones V-Core de bureau et de serveur

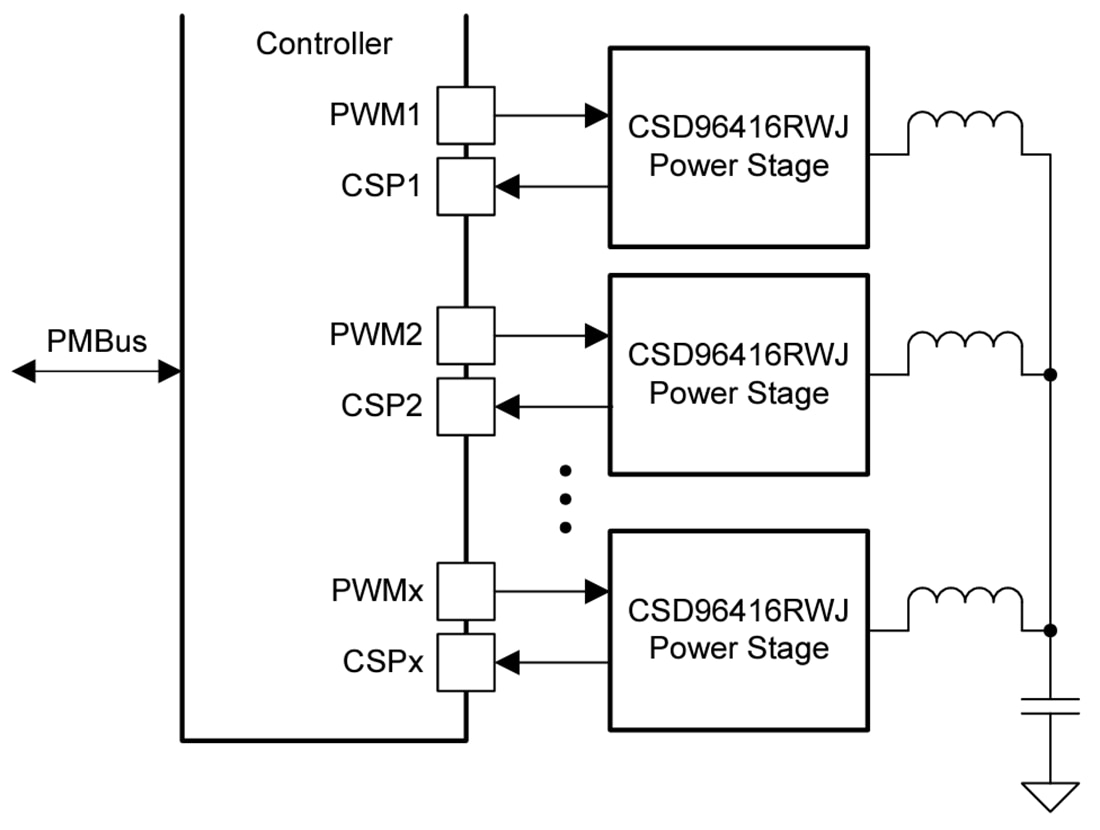

Application simplifiée
