Texas Instruments Modules d'évaluation bq25628EVM / bq25629EVM
Les modules d'évaluation bq25628EVM et bq25629EVM de Texas Instruments facilitent l'évaluation des chargeurs NVDC à cellule unique contrôlés par I²C à entrée bq25629 et bq25629. Les modules d'évaluation bq25628EVM et bq25629EVM disposent de borniers à visser pour connecter des alimentations électriques externes. Les bq25628EVM et bq25629EVM de TI offrent des connexions pour les contrôleurs de carte d'interface EV2400 ou USB2ANY.
Caractéristiques
- Module d'évaluation pour les dispositifs BQ25628 ou BQ25629
- Borniers à visser pour connecter des alimentations externes, des simulateurs de charge, des simulateurs de batterie et des thermistances ou des blocs-batteries réels
- Connecteur USB mini pour se connecter à l'alimentation USB et utiliser les lignes D+/D- pour définir la limite de courant d'entrée du chargeur
- Connexions pour contrôleur de carte d'interface EV2400 en option
- Points de test pour les signaux de tension clés et les résistances série 10 mΩ pour mesurer facilement le courant d'entrée, de système ou de batterie
- Cette conception de circuit est testée et comprend un guide de l'utilisateur avec un exemple de configuration de test
- Connexions pour contrôleurs de carte d'interface EV2400 ou USB2ANY
Applications
- Produits portables grand public, smartwatch
- Haut-parleurs portables, écouteurs TWS
- Boîtier de chargement de prothèse auditive ou d'écouteurs TWS
Produits associés
Texas Instruments CI de chargeurs de batteries/piles bq25628/bq25629
Dispositif de gestion de charge de batterie / pile en mode commuté 2 A hautement intégrée et de gestion du chemin d'alimentation système.
Texas Instruments Chargeur de batterie Buck contrôlé I2C bq25628E
Chargeur de batterie Buck contrôlé par I2C pour les batteries Li-ion et Li-polymère à simple cellule.
Outil de développement
Texas Instruments USB2ANY Interface Adaptor
Allows a computer to control an evaluation module via a USB connection through the small dongle.

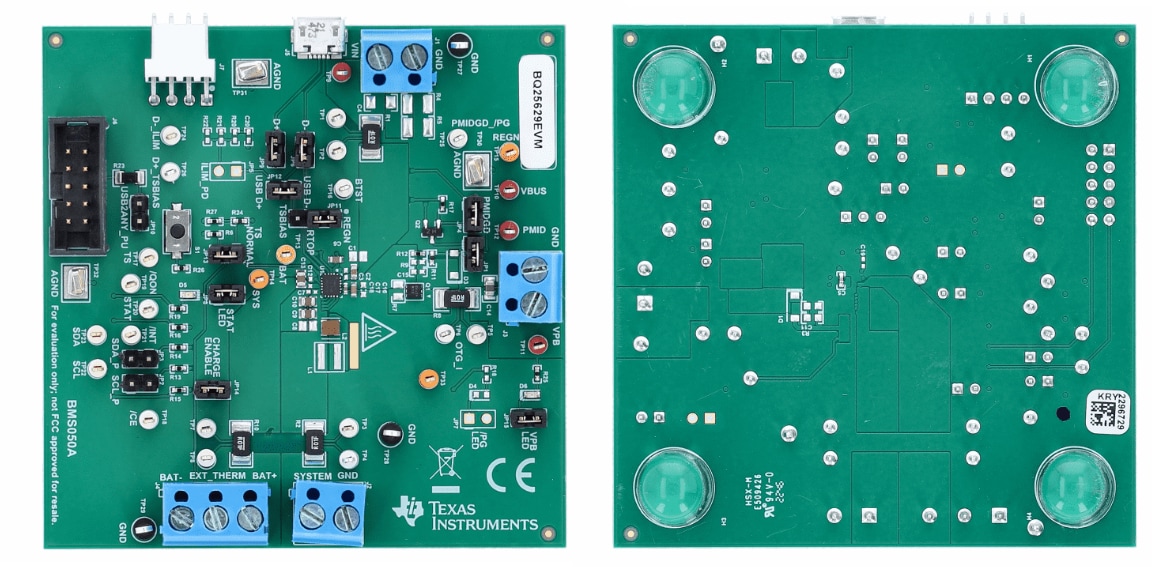

Configuration du circuit imprimé
Configuration de test
