Texas Instruments BoosterPack ™ IO-Link à huit ports BOOSTXL-IOLINKM-8
Le BoosterPack™ à huit ports IO-Link BOOSTXL-IOLINKM-8 de Texas Instruments a été conçu pour fonctionner avec le kit LaunchPad™ LP-AM243 de TI avec le microcontrôleur (MCU) Sitara™ AM243x. Ensemble, cette conception met en oeuvre un maître IO-Link à huit ports avec une synchronisation rapide et déterministe et une configuration de cycle et de débit binaire indépendante. Cette conception peut être utilisée pour construire une passerelle E/S distante pour se connecter à OPC UA, Profinet, EtherCAT ou Ethernet IP. L'unité programmable en temps réel (PRU) pour le gestionnaire de trames basé sur les processeurs Sitara™ offre un moyen flexible de contrôler la temporisation et la synchronisation. Le BoosterPack BOOSTXL-IOLINKM-8 de Texas Instruments contient tous les circuits analogiques nécessaires pour créer un maître IO-Link à huit ports lorsqu'il est combiné avec le LaunchPad LP-AM243 comprenant le processeur et le gestionnaire de trames.
Caractéristiques
- Huit ports IO-Link avec entrées numériques supplémentaires
- Prend en charge les taux de transmission IO-Link COM1, COM2 et COM3 et temps de cycle de 400 µs
- Peut fournir 500 mA de courant par port avec protection contre les surintensités et limitation sur tous les ports
- Le gestionnaire de trames PRU permet une synchronisation flexible
Applications
- E/S à distance autonome
- Module de communication
Ressources supplémentaires

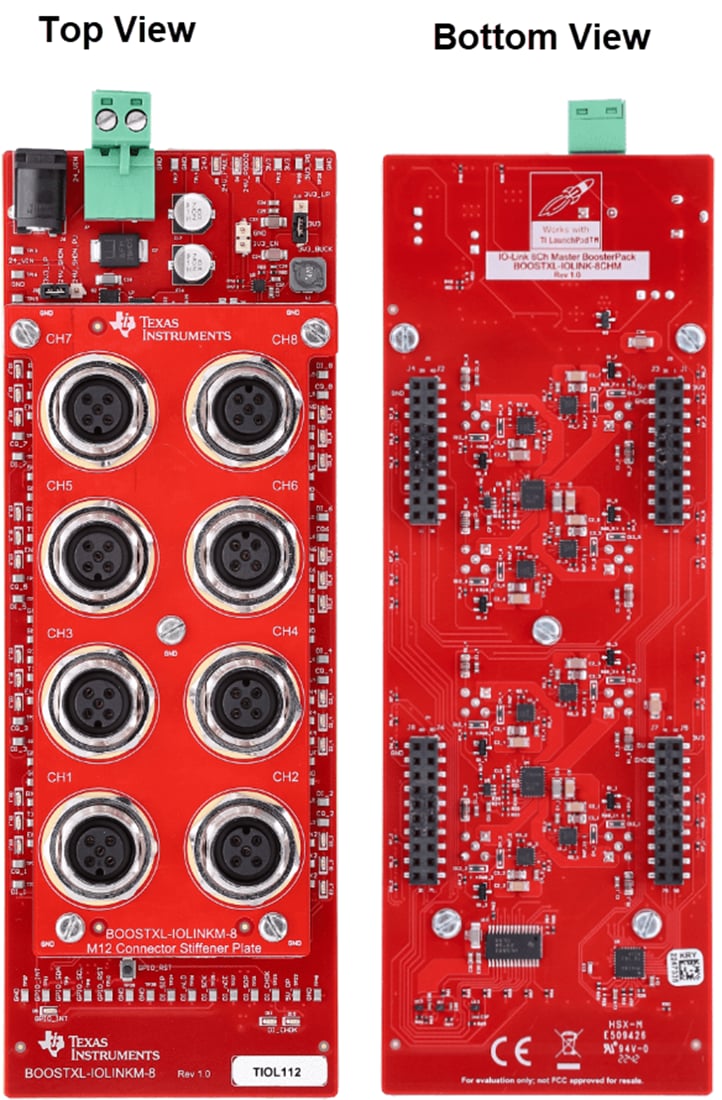

Agencement de la carte
Produit associé
Texas Instruments Microcontrôleurs (MCU) Arm® Cortex® à double cœur AM243x
Microcontrôleurs conçus pour des applications industrielles, telles que les modules d'E/S à distance et les commandes de moteurs.
Publié le: 2023-06-07
| Mis à jour le: 2023-06-26
