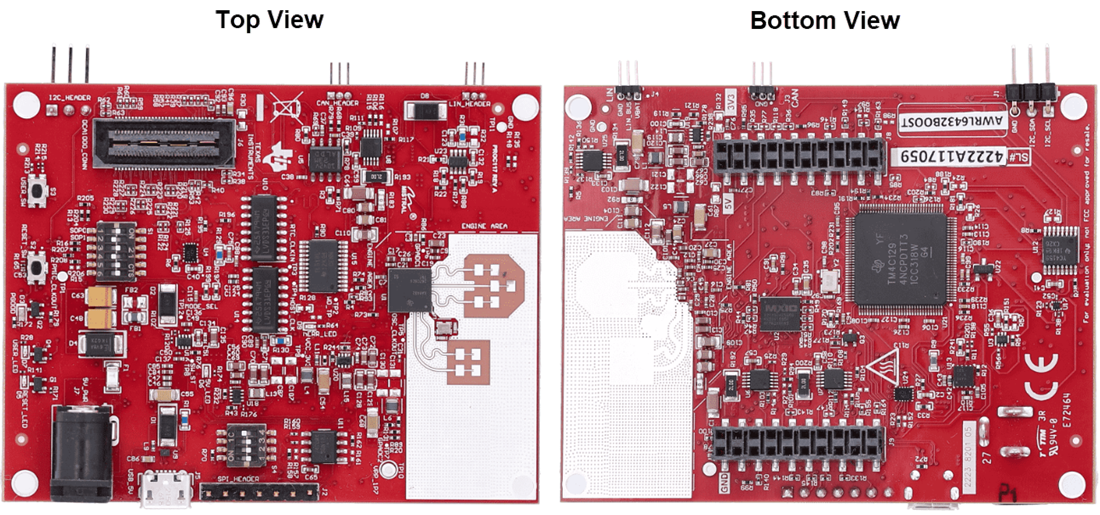

Texas Instruments Module d'évaluation (EVM) BoosterPack™ AWRL6432BOOST

Le kit d'évaluation AWRL6432BOOST BoosterPack™ de Texas Instruments est un kit d'évaluation de capteur 60GHz mmWave AWRL6432 facile à utiliser et à faible consommation, équipé d'une antenne FR4. Ce module permet d'accéder aux données en nuage de points et aux interfaces d'alimentation via USB. AWRL6432BOOST prend en charge la connectivité directe avec DCA1000EVM. Le BoosterPack est soutenu par des outils, des démonstrations et des logiciels mmWave, notamment le kit de développement logiciel mmWave et l'environnement de développement intégré (IDE) Code Composer Studio™.

Des cartes supplémentaires peuvent être utilisées pour permettre des fonctionnalités additionnelles. Par exemple, DCA1000EVM permet d'accéder à la capture de données analogiques-numériques (ADC) brutes du capteur. Le XDS110 permet le développement de logiciels via CCSTUDIO. L'AWRL6432BOOST de Texas Instruments peut s'interfacer avec l'écosystème du kit de développement MCU LaunchPad™.

Caractéristiques

Capteur mmWave de 60 GHz de 64 GHz
Substrat de PCB basé sur le FR4
Trois antennes de réception (3RX) et deux antennes d'émission (2TX) avec un champ de vision azimutal (FoV) de 120° et un champ de vision en élévation de 80°
Solution de gestion de l'alimentation CC/CC discrète alimentée par USB ; capacité intégrée de surveillance de la consommation d'énergie

Règles de circuits imprimés à coût optimisé (coût de fabrication réduit, pas de micro trous d'entrée, seulement des trous d'entrée traversants, pas de trous d'entrée sur les pads BGA)
Prise en charge de l'interface haute vitesse 60 broches pour l'interface hôte-contrôleur, de l'interface directe avec DCA1000EVM et de l'écosystème du kit de développement MCU LaunchPad.
