Texas Instruments Moniteur et contrôleur analogiques 12 bits AMC7932
Le contrôleur et moniteur analogiques 12 bits AMC7932 de Texas Instruments est un dispositif de contrôle et de surveillance analogique hautement intégré conçu pour les systèmes de surveillance et de contrôle à haute densité et à usage général. L'AMC7932 comprend 32 convertisseurs numérique-analogique (CNA) 12 bits avec des plages de sortie programmables. Le composant intègre également un convertisseur analogique-numérique (CAN) 12 bits multiplexé avec des détecteurs de seuil programmables, un capteur de température et une référence interne. Le haut niveau d'intégration de l'AMC7932 réduit considérablement le nombre de composants et simplifie les conceptions de systèmes à boucle fermée, ce qui en fait un excellent choix pour les applications à haute densité où l'espace sur la carte est essentiel.
Le composant comprend des broches d'entrée/sortie flexibles (FlexIO) qui peuvent être configurées comme des entrées analogiques vers le CAN ou comme des GPIO avec deux options disponibles : AMC7932 (six broches FlexIO) et AMC7932F (cinq broches FlexIO). La communication avec le composant s'effectue via une interface compatible SPI à 3 fils (AMC7932) ou 4 fils (AMC7932F). La haute intégration et la large plage de température de fonctionnement de l'AMC7932 de Texas Instruments font de ce dispositif un excellent choix comme circuit de contrôle de polarisation tout-en-un pour les amplificateurs de puissance (PA) que l'on trouve dans les systèmes de communication RF multicanaux. Les plages de sortie CNA flexibles et les fonctions de séquençage intégrées permettent d'utiliser le dispositif comme contrôleur de polarisation pour diverses technologies de transistors, telles que LDMOS, GaAs et GaN.
Caractéristiques
- 32 CNA 12 bits monotones
- Plages programmables (-10 V à 0 V, -5 V à 0 V, 0 V à 5 V, et 0 V à 10 V)
- Capacité d'entraînement à courant élevé
- Détecteur de portée automatique
- Broches FlexIO ; CAN et GPIO configurables
- AMC7932 : six broches FlexIO
- AMC7932F : cinq broches FlexIO
- CAN SAR 12 bits, 250 kS/s
- Plages d'entrée de 0 V à 5 V et de 0 V à 2,5 V
- Alarmes hors plage programmables
- E/S à usage général (GPIO)
- Fonctions de séquençage intégrées
- Référence 2,5 V interne
- Capteur de température interne
- Précision de ±2,5 °C (maximum)
- Résolution de 0,0625 °C
- Interface compatible SPI (fonctionnement de 1,65 V à 5,5 V)
- AMC7932 : mode 3 fils
- AMC7932F : mode 4 fils
- Plage de température spécifiée de –40 °C à +125 °C
- Plage de température de fonctionnement de -40°C à +150 C
Applications
- Unité de radio à distance macro (RRU)
- mMIMO système d'antennes actives (AAS)
- Systèmes d'antennes distribuées (DAS)
- Unité de transport extérieur
- Radar

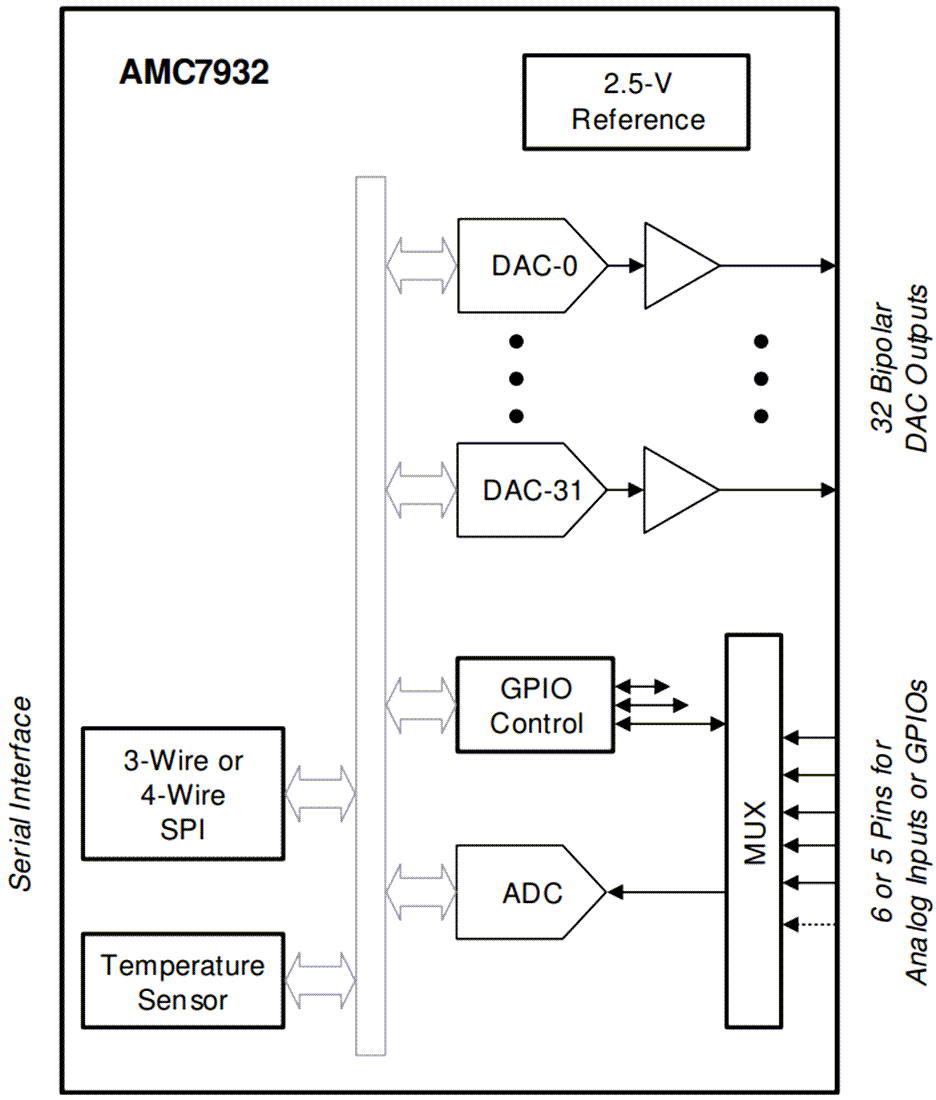

Schéma simplifié
