Texas Instruments Moniteur et contrôleurs analogiques 12 bits 24 canaux AMC7924
Les contrôleurs et moniteurs analogiques 12 bits 24 canaux AMC7924 de Texas Instruments sont conçus pour les systèmes de surveillance et de contrôle à haute densité et à usage général. L'AMC7924 dispose de 24 convertisseurs numérique-analogique (CNA) 12 bits avec des plages de sortie programmables. De plus, ces composants intègrent un convertisseur analogique-numérique (CAN) 12 bits multiplexé avec des détecteurs de seuil programmables, un capteur de température et une référence interne. La haute intégration de l'AMC7924 réduit considérablement le nombre de composants et simplifie les conceptions de systèmes en boucle fermée. Ce haut niveau d'intégration rend l'AMC7924 idéal pour les applications à haute densité où l'espace sur la carte est essentiel.
Le moniteur et contrôleurs analogiques 12 bits 24 canaux AMC7924 de TI contient 24 entrées CAN dédiées et six broches d'entrée/sortie flexibles (FlexIO), configurées comme des entrées analogiques supplémentaires vers le CAN ou comme des GPIO. Une interface compatible SPI à 4 fils fournit une communication au composant.
L'AMC7924 fonctionne comme un circuit de contrôle de polarisation tout-en-un pour les amplificateurs de puissance (PA) présents dans les systèmes de communication RF multicanaux via une haute intégration et une large plage de température de fonctionnement. De plus, les plages de sortie CNA flexibles et les options de séquençage intégrées permettent au composant d'être utilisé comme contrôleur de polarisation pour diverses technologies de transistors, telles que LDMOS, GaAs et GaN. L'ensemble des fonctionnalités de l'AMC7924 est également utile dans les systèmes de surveillance et de contrôle à usage général.
Caractéristiques
- 24 CNA 12 bits monotones
- Plages programmables de –10 V à 0 V, 5 V à 0 V, 0 V à 5 V et de 0 V à 10 V
- Capacité d'entraînement à courant élevé
- Détecteur de portée automatique
- CAN SAR 12 bits, 24 entrées
- Taux d'échantillonnage élevé de 250 kS/s
- Plages d'entrée de 0 V à 5 V et de 0 V à 2,5 V
- Alarmes hors plage programmables
- 6 broches FlexIO ; CAN et GPIO configurables
- Fonctions de séquençage intégrées
- Référence 2,5 V interne
- Capteur de température interne
- Précision maximale : ±2,5 °C
- Résolution de 0,0625 °C
- Interface compatible SPI, 4 fils
- Fonctionnement de 1,65 V à 5,5 V
- Plage de température spécifiée de –40°C à +125 C
- Plage de température de fonctionnement : de -40°C à +150 C
Applications
- mMIMO système d'antennes actives (AAS)
- Unité de radio à distance macro (RRU)
- Radar
- Acquisition de données (DAQ)

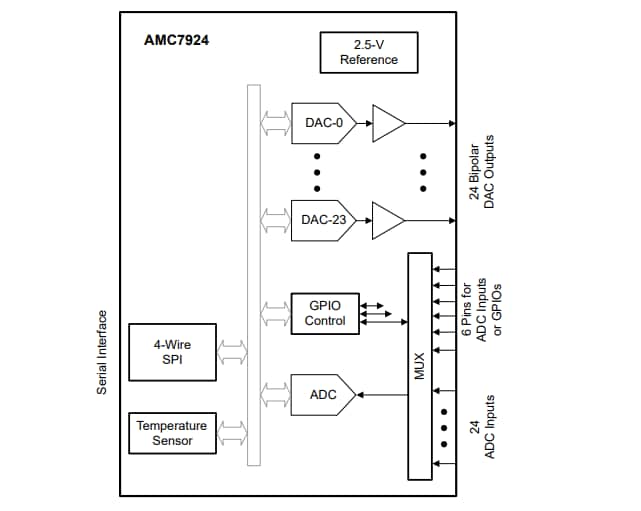

Schéma simplifié
