Texas Instruments Moniteur et contrôleur analogiques AMC6V704
Le moniteur et contrôleur analogiques AMC6V704 de Texas Instruments est conçu pour les applications d'émetteurs-récepteurs optiques. Il comprend quatre CNA à sortie de tension (VDAC) de 12 bits avec des plages de sortie programmables et quatre convertisseurs numériques-analogiques à sortie de courant (IDAC) de 12 bits. Le dispositif comprend également un convertisseur analogique-numérique (CAN) de 12 bits, 1 Méch/s, pour la surveillance des alarmes d'alimentation et de température, la surveillance des signaux externes et internes, ainsi qu'une référence interne de haute précision.
Les VDAC AMC6V704 prennent en charge à la fois un fonctionnement en plage de sortie positive et négative et peuvent fournir ou absorber jusqu'à 50 mA, ce qui en fait un excellent choix pour la polarisation des modulateurs optiques. De plus, les IDAC AMC6V704 prennent en charge une plage de sortie maximale de 200 mA avec une très faible dissipation d'énergie. Les IDAC éliminent le besoin de composants externes pour polariser les diodes laser. En combinaison, l'AMC6V704, quatre IDAC et quatre VDAC permettent une polarisation précise des lasers modulés par électro-absorption.
L'AMC6V704 de Texas Instruments intègre également un comparateur à fenêtre à faible latence et comprend quatre broches d'entrée qui sont multiplexées vers le CAN. Ces caractéristiques font de ce dispositif un excellent choix pour la détection de perte de signal (LOS) et l'indicateur de longueur de signal reçu (RSSI). Le CAN peut mesurer la tension sur les broches IDAC et le courant fourni ou absorbé par les VDAC, ce qui permet de surveiller ces sorties. La faible puissance, la haute intégration, la large plage de température de fonctionnement et la très petite taille de l'AMC6V704 en font un excellent choix comme circuit de contrôle tout-en-un pour les modules optiques.
Caractéristiques
- Quatre CNA à sortie de courant de 12 bits (IDAC)
- Plage de sortie pleine échelle de 200 mA
- Faible marge d'alimentation de 300 mV à 200 mA
- Quatre CNA à sortie en tension (vcna) 12 bits
- Plages de sortie maximale sélectionnables de -5 V, -2,5 V, +2,5 V et +5 V
- Capacité d'entraînement à courant élevé de ±50 mA
- CAN SAR 1 MS/s 12 bits multicanaux
- Quatre entrées externes avec des plages de 2,5 V et 5 V
- Quatre canaux de surveillance de tension IDAC
- Quatre canaux de surveillance de courant vcna
- Séquenceur Programmable
- Alarmes hors plage programmables
- Référence 2,5 V interne
- Alarmes de défaut d'alimentation et de température
- Interfaces SPI et I2C à fonctionnement de 1,7 à 3,6 V
- SPI : interface à 4 fils
- I2C : quatre adresses cibles
- Plage de température spécifiée de -40 °C à +125 °C
Applications
- Module optique
- Interconnexion intra-CC (métro)

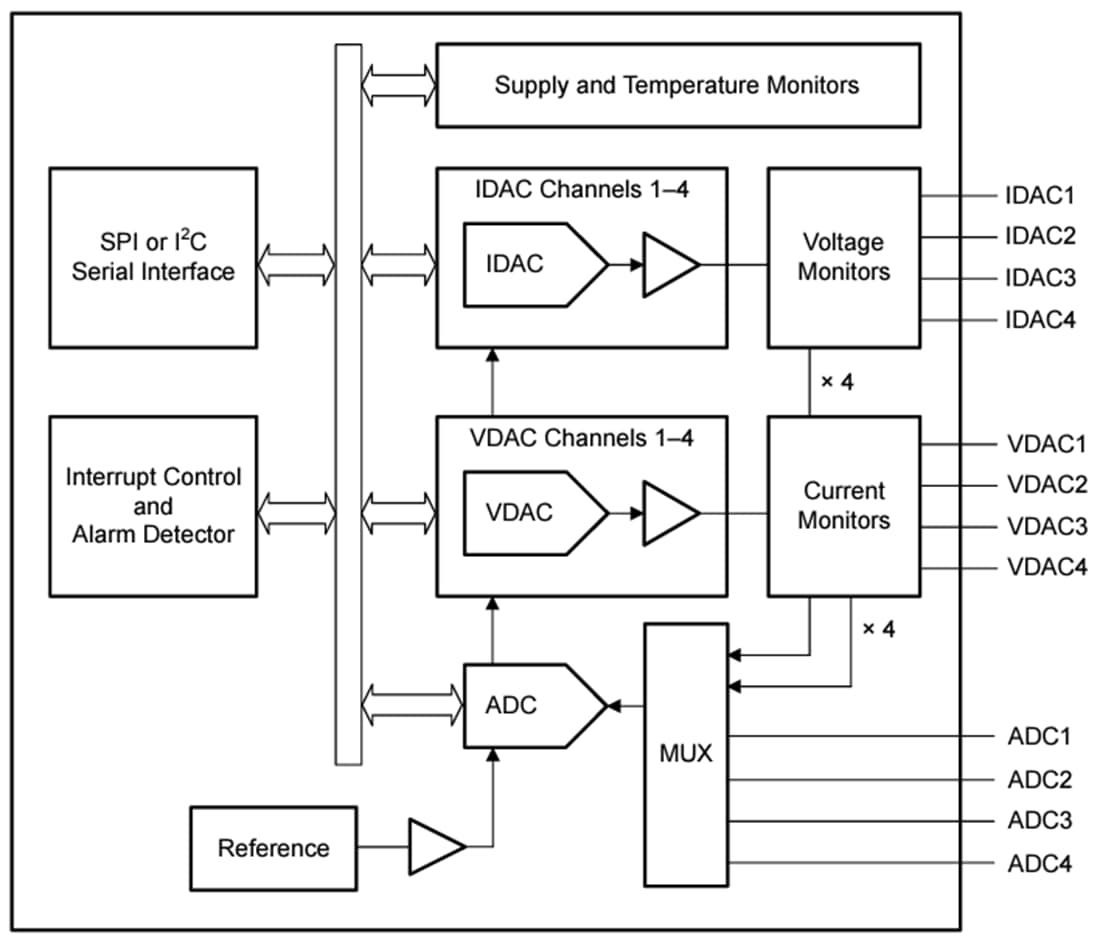

Schéma simplifié
