Texas Instruments Contrôleur optique AMC60704
Le contrôleur optique AMC60704 de Texas Instruments est un contrôleur et un moniteur analogique hautement intégrés à faible puissance, optimisés pour les applications de laser modulé par électro-absorption (EML). L'AMC60804 comprend quatre convertisseurs numérique-analogique (IDAC) à sortie de courant de 12 bits et quatre CNA à sortie de tension (VDAC) de 12 bits avec des plages de sortie programmables. Le dispositif comprend également un convertisseur analogique-numérique (CAN) 12 bits, 1 MS/s, utilisé pour la surveillance des signaux internes et externes, des moniteurs d'alarme d'alimentation et de température, et une référence interne de haute précision.
Les VDAC AMC60704 prennent en charge un fonctionnement sur plage de sortie positive et négative et sont capables de fournir et de dissiper jusqu'à 50 mA, ce qui en fait un excellent choix pour la polarisation des modulateurs optiques. Les IDAC AMC60704 prennent en charge une plage de sortie à pleine échelle de 200 mA avec une très faible dissipation d'énergie. Les IDAC éliminent le besoin de composants externes pour polariser les diodes laser. En combinaison, les quatre CNA (VDAC) AMC60804 et les quatre IDAC permettent une polarisation précise de jusqu'à quatre EML.
L'AMC60304 de Texas Instruments comprend quatre broches d'entrée qui sont multiplexées vers le CAN et intègre un comparateur à fenêtre à faible latence. Ces fonctionnalités font de ce composant un excellent choix pour la détection de perte de signal (LOS) et d'indicateur de force du signal reçu (RSSI). Le CAN peut également mesurer la tension aux broches IDAC et le courant alimenté ou dissipé par les CNA, permettant ainsi de surveiller ces sorties. La faible puissance, la haute intégration, la très petite taille et la plage de température de fonctionnement étendue de l'AMC60704 font de ce composant un excellent choix en tant que circuit de contrôle tout-en-un pour les modules optiques.
Caractéristiques
- Quatre CNA à sortie de courant de 12 bits (IDAC)
- Plage de sortie pleine échelle de 200 mA
- Marge d'alimentation faible de 300 mV à 200 mA
- Quatre CNA à sortie en tension (vcna) 12 bits
- Plages de sortie à pleine échelle sélectionnables (–5 V, –2,5 V, +2,5 V et +5 V)
- Capacité de pilotage de courant élevé ±50 mA
- CAN SAR 1 MS/s 12 bits multicanaux
- Quatre entrées externes de plages de 2,5 V et 5 V
- Quatre canaux de surveillance de tension IDAC
- Quatre canaux de surveillance de courant vcna
- Séquenceur Programmable
- Alarmes hors plage programmables
- Référence 2,5 V interne
- Alarmes de défaillance d'alimentation et de température
- Interfaces SPI et I2C (fonctionnement de 1,7 V à 3,6 V)
- SPI : interface à 4 fils
- I2C : quatre adresses cibles
- Plage de température spécifiée de –40 °C à +125 °C
Applications
- Module optique
- Interconnexion intra-CC (métro)

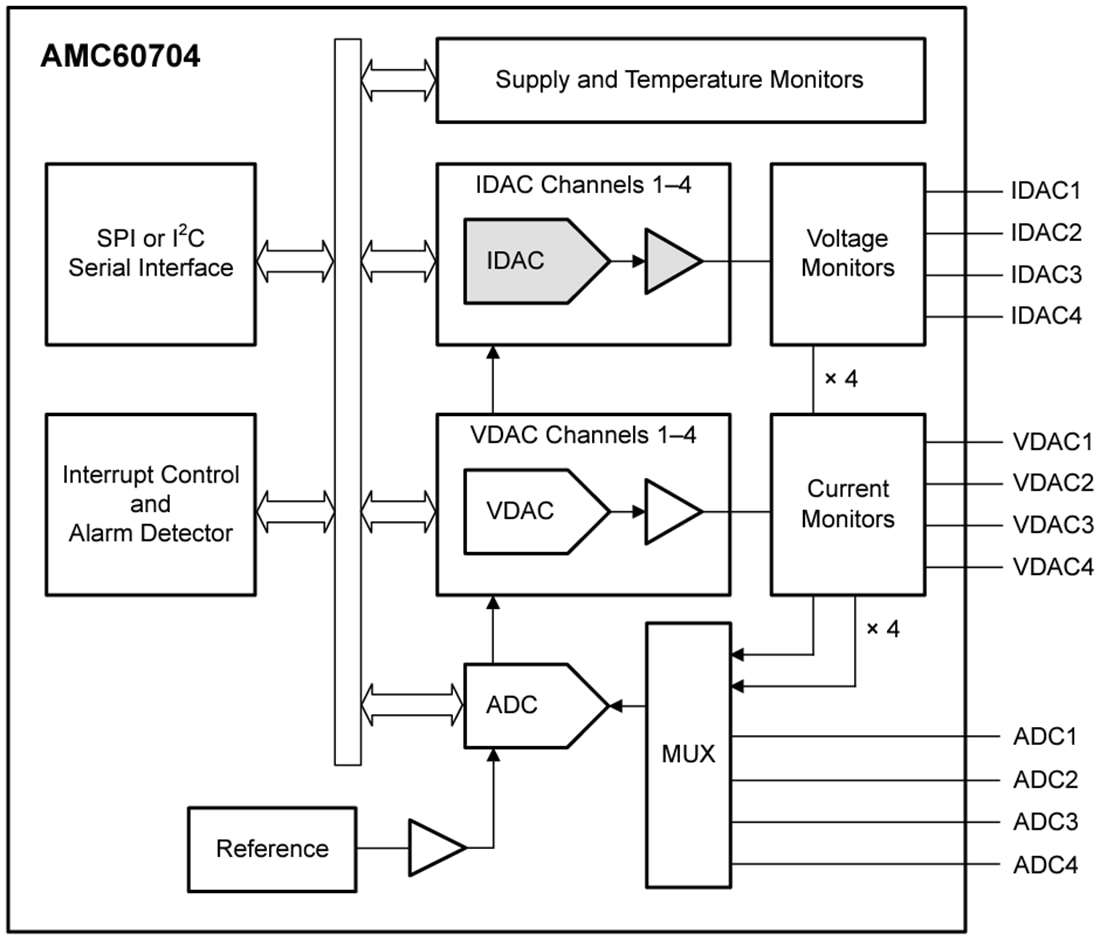

Schéma simplifié
