Texas Instruments Modulateur isolé renforcé AMC1333M10
Le modulateur Delta-Sigma à isolation renforcée AMC1333M10 de Texas Instruments sépare la sortie du circuit d'entrée par une barrière d'isolation très résistante aux brouillages magnétiques. La barrière d'isolation est certifiée pour permettre une isolation renforcée jusqu'à 8 000 VPEAK selon les normes DIN EN CEI 60747-17 (VDE 0884-17) et UL1577 et prend en charge une tension de fonctionnement jusqu'à 1,5 kVrms En outre, la barrière d'isolation sépare les parties du système qui fonctionnent à des niveaux de tension de mode commun différents et protège le côté basse tension des tensions qui peuvent causer des dommages électriques ou blesser un opérateur.
Le modulateur delta-sigma isolé renforcé AMC1333M10 de TI fournit une plage de tension d'entrée bipolaire complète de ±1 V et une haute résistance d'entrée qui prend en charge une connexion directe aux diviseurs résistifs dans les applications à haute tension. Le flux binaire de sortie du dispositif est synchronisé avec l'horloge générée en interne.
Le composant peut atteindre une résolution de 16 bits avec une portée dynamique de 87 dB à un débit de données de 39 kS/s, à l'aide d'un filtre numérique intégré (tels que ceux des familles de microcontrôleurs TMS320F2807x ou TMS320F2837x) pour décimer le flux binaire.
L'AMC1333M10 est logé dans un boîtier SOIC à 8 broches à corps large et est entièrement spécifié sur la plage de température industrielle étendue de -40 °C à +125 °C.
Caractéristiques
- Plage de tension d'entrée linéaire de ±1 V
- Impédance d'entrée élevée de 2,4 GΩ (std)
- Erreurs CC faibles :
- Erreur de décalage ±0,5 mV (max)
- Dérive du décalage ±4 µV/°C (max)
- Erreur de gain ±0,2 % (max)
- Dérive du gain ±40 ppm/°C (max)
- CMTI élevé 100 kV/µs (min.)
- Générateur d'horloge interne 10 MHz
- Détection de l'absence d'alimentation côté haut
- Faible EMI : répond aux normes CISPR-11 et CISPR-25
- Certifications liées à la sécurité :
- Isolation renforcée 8 000 VPEAK selon DIN EN CEI 60747-17 (VDE 0884-17)
- Isolation de 5 700 VRMS pendant 1 minute selon UL1577
- Entièrement spécifié sur la plage de températures industrielles étendue : de -40 °C à +125 °C
Applications
- Commandes de moteurs
- Inverseurs de fréquence
- Relais de protection
- Alimentation
Module d'évaluation associé
Texas Instruments Module d'évaluation (EVM) de modulateur AMC1333M10EVM
Conçu pour aider à évaluer l'AMC1333, un modulateur 1 bit avec un tampon de sortie.

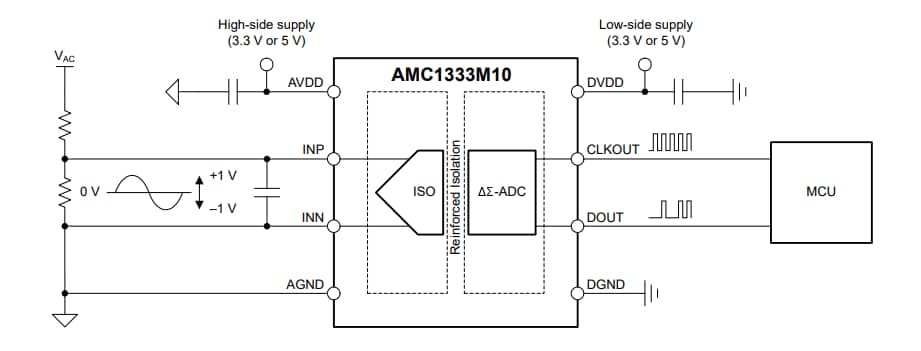

Application standard

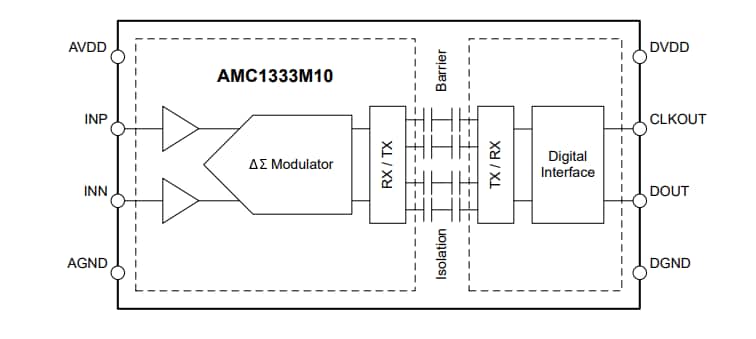

Schéma fonctionnel
