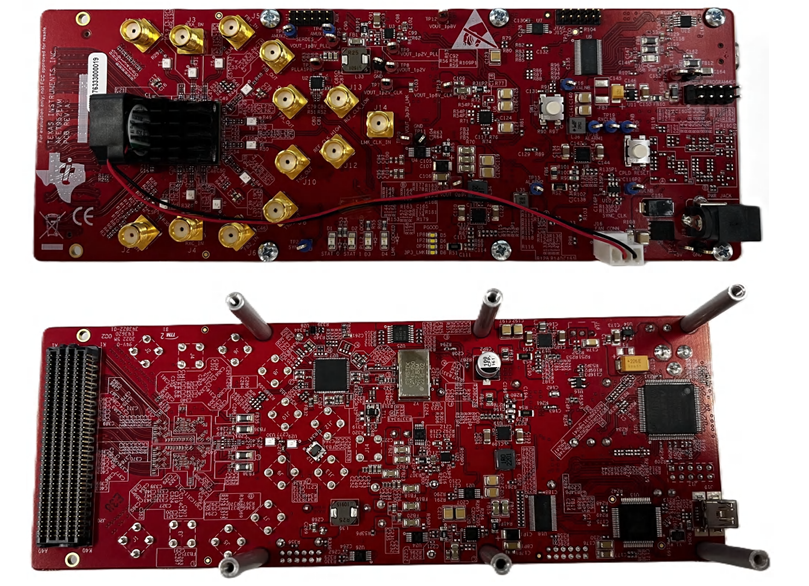

Texas Instruments Module d'évaluation AFE7952EVM

Le module d'évaluation AFE7952EVM de Texas Instruments est configuré pour évaluer le fonctionnement du AFE7952, qui est un émetteur-récepteur d'échantillonnage RF intégré. Le module d'évaluation AFE7952EVM est doté du générateur d'horloge LMK04828 pour fournir des horloges de référence et SYSREF au frontal analogique (AFE) et à la carte de capture (réseau de portes programmables in situ, FPGA).

Le module d'évaluation AFE7952EVM de TI fonctionne avec une seule entrée de 5,5 V et contient une circuiterie complète de gestion d'alimentation. Les options d'horloge externe prennent en charge la fourniture de l'horloge de référence pour le BVP sur puce. La conception s'interface avec la carte de modèle et de capture (TSW14J58) de TI, ainsi qu'avec de nombreux kits de développement FPGA.

Caractéristiques

  • Connecteur de carte mezzanine FPGA (FMC) intégré
  • Comprend une circuiterie complète de gestion d'alimentation
  • Générateur d'horloge intégré pour fournir des horloges de référence et SYSREF
  • BVP/VCO interne pour générer des horloges CNA/CAN
  • CLK externe optionnelle au taux CNA ou CAN
  • Interface de données SerDes :
    • Conforme JESD204B et JESD204C
    • 8 émetteurs-récepteurs SerDes jusqu'à 29,5 Gb/s
    • Encodage 8 b/10 b et 64 b/66 b
    • Résolution 12 bits, 16 bits, 24 bits et 32 bits
    • Synchronisation multi-appareils de la sous-classe 1

Applications

  • Unité de radio à distance macro (RRU)
  • mMIMO système d'antennes actives (AAS)
  • Station de base à petites cellules
  • Répéteur
  • Radio mmWave 5 G
  • Systèmes d'antennes distribuées (DAS)

Équipement nécessaire

  • EVM AFE7952
  • Câble micro-B USB 3.0 (jusqu'à TSW14J58 REV A8) / câble USB Type-C® 3.0 (TSW14J58 REV A9+)
  • EVM TSW14J58
  • Deux câbles USB Mini-B
  • Deux câbles d'alimentation électrique

Contenu du kit

  • EVM AFE7952
  • Câble mini USB
  • Câble d'alimentation

Nettoyeurs associés

Texas Instruments LMK0482x Synthesizer & Jitter Cleaner

High-performance clock conditioner with JEDEC JESD204B support.

Learn Moreà propos de Texas Instruments LMK0482x Synthesizer & Jitter Cleaner View Productslié à Texas Instruments LMK0482x Synthesizer & Jitter Cleaner
