Texas Instruments modules d'évaluation ADCx120Q1EVM-PDK PCMD3140Q1EVM-PDK

Les modules d'évaluation ADCx120Q1EVM-PDK et PCMD3140Q1EVM-PDK de Texas Instruments sont optimaux pour tester les capacités des dispositifs PCM3120-Q1 et PCMD3140-Q1. Le dispositif PCM3120-Q1 est un convertisseur analogique-numérique (CAN) audio stéréo haute performance destiné aux systèmes à commande vocale, microphones professionnels, conférences audio, applications informatiques portables, de communication et de divertissement. Le TI PCMD3140-Q1 est un convertisseur haute performance d’entrée PDM (pulse-density modulation) vers une sortie en multiplexage temporel (PDM) ou I²S qui prend en charge l'échantillonnage simultané de quatre canaux numériques maximum pour l'entrée du microphone PDM.

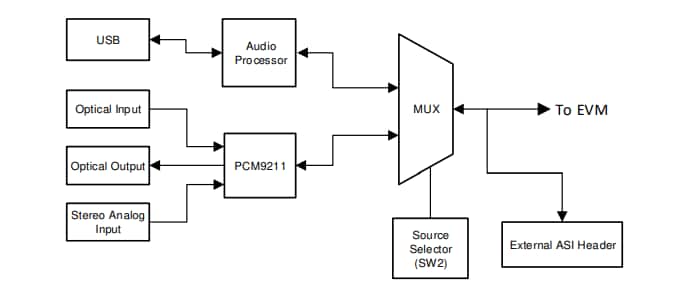

Les modules d'évaluation TI ADCx120Q1EVM-PDK et PCMD3140Q1EVM-PDK sont associés au CA-MB, une carte mère flexible qui fournit alimentation, contrôle et données audio numériques à l'EVM.

Caractéristiques

ADCx120Q1EVM-PDK
- CAN audio haute performance avec plage dynamique de 106 dB
- Microphones embarqués fournis pour les tests d'enregistrement vocal
- Accès direct aux signaux audio numériques et interface de contrôle pour une intégration simple du système final
- La connexion USB au PC fournit alimentation, contrôle et diffusion de données audio pour évaluation

PCMD3140Q1EVM-PDK
- Convertisseur à entrée PDM à quatre canaux et sortie TDM- ou I²S
- Le microphone numérique embarqué permet des tests d'enregistrement vocal
- Accès direct aux signaux audio numériques et interface de contrôle pour une intégration simple du système final
- La connexion USB au PC fournit alimentation, contrôle et diffusion de données audio
