Texas Instruments Module d'évaluation ADC34RF72EVM
Le module d'évaluation ADC34RF72EVM de Texas Instruments est développé pour démontrer rapidement et facilement la famille de convertisseurs analogique-numérique (CAN) haute vitesse ADC34RF7x. L'ADC34RF72EVM est équipé d'un ADC34RF72. L'ADC34RF72 est un CAN 16 bits à quatre canaux avec une interface JESD, et peut fonctionner à des taux d'échantillonnage allant jusqu'à 1,5 GSPS.
L'ADC34RF72EVM de TI permet l'évaluation de toutes les classes de vitesse de dispositif et tous les nombres de canaux.
Caractéristiques
- Densité spectrale du bruit : -164,2 dBFS/Hz
- Largeur de bande d'entrée à pleine puissance de 1,8 GHz (-3 dB)
- Huit convertisseurs abaisseurs numériques peuvent être configurés dans des configurations à une seule bande, deux bandes ou huit bandes, prenant en charge la décimation réelle et complexe avec des facteurs allant de /2, /3, /5 jusqu'à 32768
- Consommation d'énergie de 0,95 W/canal (1,5 GS/s)
- Saut de fréquence cohérent en phase NCO à 48 bits
- Interface série JESD prenant en charge un débit de voie allant jusqu'à 24,75 Gbps
- Plusieurs fonctionnalités DSP intégrées telles qu'un égaliseur PFIR à coef. 96/canal et un filtre à retard fractionnaire
Applications
- Radar à réseau de phase
- Inspection des plaquettes
- Analyseurs de spectre
- Radio définie par logiciel (SDR)
- Guerre électronique
- Numériseur haute vitesse
- Infrastructure de câblage
- Infrastructure de communication
Contenu du kit
- ADC3xRF72EVM
- Câble mini-USB Type X
- Clé de programmation JTAG-HS2
- Câble d'alimentation pour jack 12 V
Présentation générale

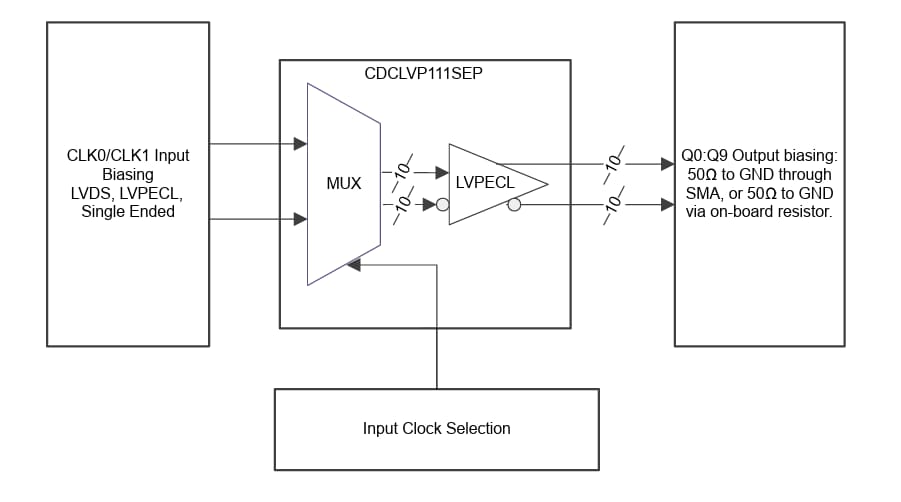

Schéma fonctionnel des connexions matérielles
