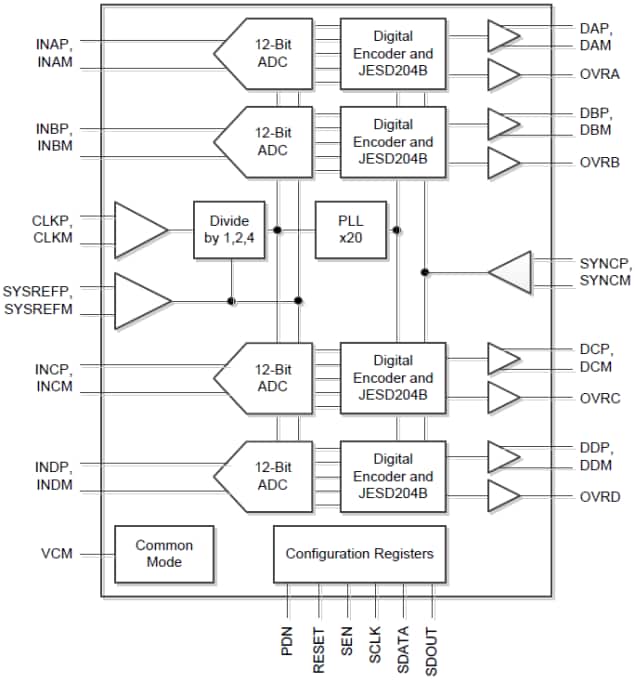

Les convertisseurs analogique-numérique 12 bits ADC34J2x de Texas Instruments sont des CAN à haute linéarité, ultra-basse consommation, double canal, 12 bits, de 50 MS/s à 160 MS/s. Ces composants sont spécialement conçus pour prendre en charge des signaux de haute fréquence d'entrée avec des exigences de large plage dynamique. Ils prennent en charge des interfaces JESD204B afin de réduire le nombre de lignes d'interface et de permettre une densité d'intégration élevée du système. L'interface JESD204B est une interface série, où les données de chaque CAN sont mises en série et sorties sur seulement une paire différentielle. Une boucle à phase asservie (PLL) interne multiplie l'horloge d'échantillonnage CAN entrante par 20 pour dériver l'horloge binaire utilisée pour mettre en série les données 12 bits de chaque canal.
Caractéristiques
Quadruple canal
Résolution 12 bits
Alimentation unique 1,8 V
Tampon d'horloge d'entrée flexible : diviser par 1, 2 et 4
SNR = 69,6 dBFS, SFDR = 86 dBc à fIN = 70 MHz
Très faible consommation électrique :
203 mW/canal à 160 MS/s
Isolation des voies : 105 dB
Tramage interne
Interface série JESD204B :
Conforme sous-classe 0, 1, 2 jusqu'à 3,2 Gbit/s
Prise en charge une ligne par CAN jusqu'à 160 MS/s
Prise en charge de synchronisation à puce multiple
Compatible broche-à-broche avec la version 14 bits
Boîtier : VQFN-48 (7 mm × 7 mm)
Applications
Stations de base mobile à plusieurs porteuses et modes
Baies radar et antenne intelligente
Guidage de munitions
Rétroaction de commande moteur
Analyseurs vectoriels et de réseau
Équipement de test des communications
Test non-destructeur
Récepteurs à micro-onde
Radios définies par logiciel (SDR)
Récepteurs radio en quadrature et de diversité
Modules d'évaluation ADC34J2x
Les modules d'évaluation (EVM) ADC34J2x de Texas Instruments démontrent les performances d'un CAN 12 bits, faible puissance et quatre canaux, de 50 MS/s à 160 MS/s. Ils comprennent le dispositif ADC34J2x, la solution d'horloge LMK04828 JESD204B et des régulateurs de tension TI pour fournir les tensions nécessaires. L'entrée du CAN est connectée à une entrée de transformateur qui peut être connectée à une source de signal asymétrique de 50 ohms. L'entrée de référence d'horloge est fournie via une entrée du transformateur et peut être connectée à une source d'horloge asymétrique de 50 ohms. Le LMK04828 intégré peut être utilisé pour générer les horloges JESD204B nécessaires. L'accès au registre se fait à travers une connexion USB intégrée et une interface utilisateur graphique.
