TE Connectivity / Potter & Brumfield Relais à semi-conducteurs triphasés SSR3
Les relais à semi-conducteurs triphasés SSR3 Potter & Brumfield de TE Connectivity disposent de trois relais à semi-conducteurs monophasés individuels intégrés dans un boîtier unique avec une entrée commune, pour alimenter chaque SSR simultanément. Avec des charges nominales allant de 10 A à 75 A à 480 VCA, les composants SSR3 sont disponibles dans une gamme exceptionnellement large de références, y compris des options d'entrée CA et CC. Cela permet aux utilisateurs de réduire la complexité du câblage ainsi que le temps d'assemblage et l'utilisation de l'espace, en particulier dans les applications où des charges triphasées doivent être utilisées.
Caractéristiques
- Fournit une solution de panneau compacte et peu encombrante
- Supprime les complexités de câblage du panneau
- Possibilité de commuter diverses options de charge
- Réduit le temps d'assemblage
- LED indicator
- Sortie
- SCR pour charges industrielles moyennes à élevées
- TRIAC pour charges industrielles faibles
- Versions à tension nulle et à mise sous tension aléatoire
- Versions d'entrées CA et CC
- Couvercle de sécurité conforme à la protection IP20
- À montage sur panneau
- Rempli d'époxy
- Plastiques d'ingénierie de classe UL94-V0
- Protection de tension transitoire par MOV externe
Applications
- Machines de moulage par soufflage
- Machines à café
- Chariot de convoyeur
- Fours industriels
- Commande de moteurs
- Machines d'injection plastique
Caractéristiques techniques
- Plage de tension d'entrée de 90 VCA à 280 VCA/4 VCC à 32 VCC
- Plage de charge de sortie de 10 A à 75 A
- Plage de tension de charge de 48 VCA à 480 VCA
- Tension d'isolation optique minimale : 4 000 Vrms
- Plages de température
- Fonctionnement de -30 °C à +80 °C
- Stockage de -30 °C à +100 °C
Ressources

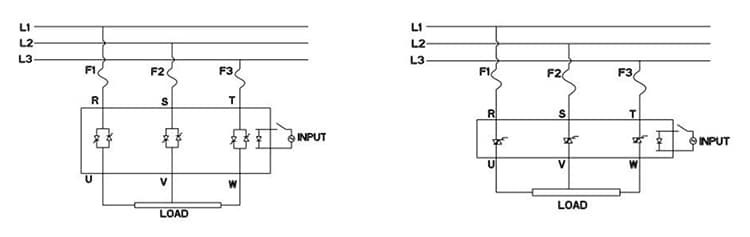

Schémas de fonctionnement

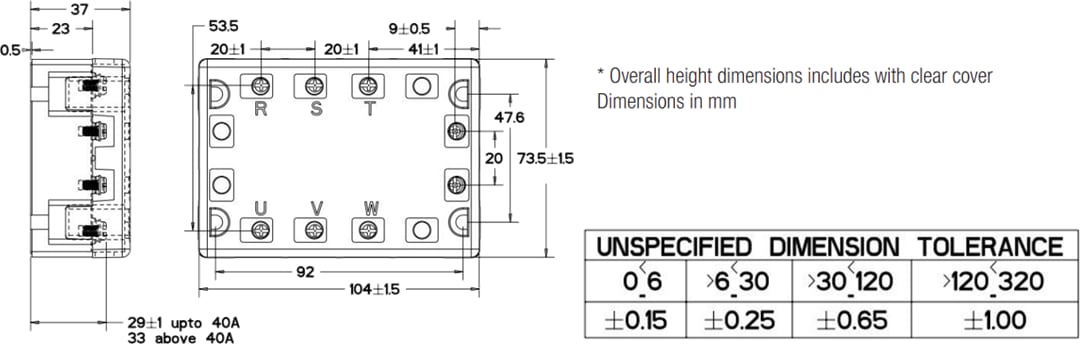

Plan mécanique
Publié le: 2021-06-16
| Mis à jour le: 2022-05-12
