TE Connectivity Capteurs magnétorésistifs anisotropes (AMR)
Les Capteurs magnéto-résistifs anisotropes (AMR) de TE Connectivity sont conçus pour fournir une détection magnétique fiable à travers une large gamme d'applications industrielles et automobiles. Grâce à la technologie AMR avancée, ces capteurs offrent une sensibilité élevée, une excellente linéarité et des performances supérieures, même dans des environnements difficiles. Les capteurs sont conçus pour la détection sans contact de la position et de la vitesse, ce qui réduit l'usure mécanique et améliore la longévité du système. Avec une consommation faible puissance et une conception robuste, les capteurs AMR de TE Connectivity fonctionnent efficacement à des températures extrêmes et dans des conditions difficiles, ce qui les rend idéaux pour des applications exigeant durabilité et précision.
Ces capteurs sont communément utilisés pour la détection de la position rotative et linéaire, la surveillance de la vitesse et de la direction, la détection des dents d'engrenage, l'asservissement des moteurs, ainsi que dans les systèmes automobiles, notamment relatifs à la transmission et à la direction. La gamme des produits comprend les dispositifs avec le préfixe G-MRCO, qui offrent des conceptions compactes pour une détection précise du champ magnétique dans des environnements exigeants. La série KMXP offre quant à elle une détection haute performance avec une sensibilité améliorée et des plages de fonctionnement étendues, ce qui la rend idéale pour les applications sophistiquées de surveillance de la position et de la vitesse.
Caractéristiques
- Dispositifs avec le préfixe G‑MRCO
- Boîtier compact TDFN, 2,5 mm × 2,5 mm × 0,8 mm
- Pont de Wheatstone à semi-conducteurs construit à partir de résistances Permalloy utilisant l'effet AMR
- Réponse unipolaire et linéaire du champ magnétique, offrant une haute sensibilité et une faible hystérésis
- Point de commutation compensé en température, approximatif Hₛ = 1,85 kA/m
- Une valeur élevée de résistance de pont permet une consommation réduite d'énergie
- Large plage de tension d'alimentation (jusqu'à 30 V maximum)
- Plage de résistance du pont de 10,3 à 11,5 kΩ
- Amplitude de sortie pouvant atteindre 8 mV/V
- Plage de température de fonctionnement de -45 °C à +125 °C
- Série KMXP
- Boîtier DFN à 12 broches, idéal pour l'assemblage automatisé des cartes (montage à plat ou perpendiculaire)
- Résolution et précision spatiales élevées, atteignant une précision de 10 à 50 µm pour des écarts d'air compris entre 1 et 5 mm
- Mesure sans contact, offrant robustesse et durabilité
- Sortie des ponts de Wheatstone doubles intégrés, signaux sinus et cosinus, permettant une détection précise de la position linéaire (ou angulaire sélectionnable)
- Tension d'alimentation jusqu'à 10 V
- Plage de consommation de courant d'environ 5 à 10 mA
- Fonctionnement à haute température jusqu'à +150 °C
- Résistance aux CEM, à la poussière, à l'huile et à la saleté
Applications
- Angles de braquage et direction assistée électrique (EPS)
- Disques rotatifs pour consommateurs
- Positions des pistons
- Codeurs universels
- Remplacement de potentiomètres
- Positionnement du papier dans des imprimantes
- Manipulateurs pneumatiques et détection de point final
- Niveaux (encre, AdBlue, etc.)
- Détection de caractéristiques de sécurité de billets de banque

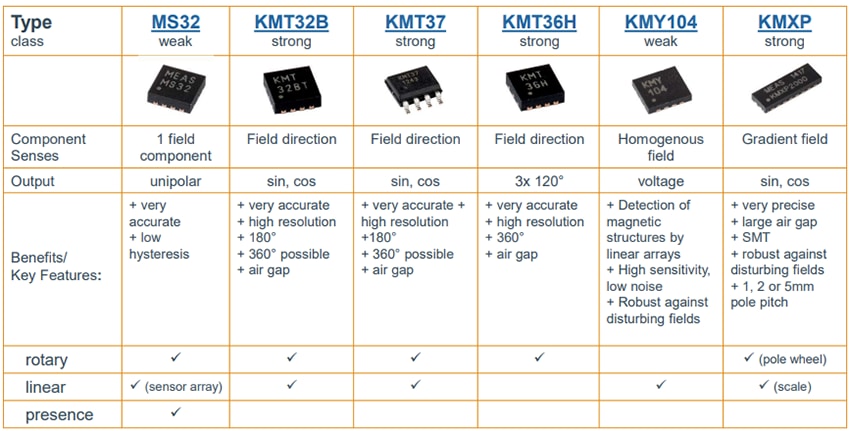

Carte de ligne
Détecteurs présentés
TE Connectivity / Measurement Specialties KMXP AMR Linear Position Sensors
High-resolution, high-precision sensing with 10μm to 50μm accuracy in ranges between 1mm and 5mm.
