TE Connectivity / Linx Technologies Antennes dipolaires intégrées LTE/LPWA ANT-LTE-RPC
Les antennes dipolaires intégrées LTE/LPWA ANT-LTE-RPC de TE Connectivity (TE) Linx Technologies sont des antennes cellulaires et IoT cellulaire multibandes (LTE-M and NB-IoT), rigides et à support adhésif pour les applications embarquées fonctionnant dans les bandes 600 MHz, 700 MHz et 800 MHz. Ces antennes prennent également en charge les réseaux à basse consommation et longue portée (LPWA) aux fréquences 868 MHz et 915 MHz, la bande ISM 2,4 GHz et les systèmes de navigation mondiaux (GNSS/GPS). Le raccordement à la radio est réalisé à l'aide d'un câble coaxial 1,13 mm de longueur 100 mm terminé par un connecteur à fiche compatible MHF1/U.FL ou sans connecteur, dénudé pour un montage sur carte de circuit imprimé.
Les antennes de la série RPC de TE Linx constituent une solution d’antenne dipolaire intégrée indépendante du plan de mise à la terre comparable à une antenne externe en matière de performances. Le support adhésif facilite le montage dans des boîtiers en plastique, ce qui permet d'assurer l'étanchéité du boîtier et de protéger l'antenne contre toute tentative de manipulation et tout dommage accidentel.
Caractéristiques
- 617 MHz à 960 MHz
- ROS (VSWR) ≤ 2,5
- Gain de crête maximal de 6,3 dBi
- Rendement de 64 %
- 1 553 MHz à 1 609 MHz (GNSS/GPS)
- ROS (VSWR) ≤1,2
- Gain de crête maximal de 5,0 dBi
- Rendement de 77 %
- Plage de température de fonctionnement de -20 °C à +65 ºC
- Polarisation linéaire
- Rayonnement omnidirectionnel
- Impédance de 50 Ω
- Longueur d’onde demi-onde
- Type électrique dipolaire
- Puissance maximale de 2 W
- Poids de 3,2 g (0,11 oz)
- Format compact et profil mince : 98,4 mm x 14,9 mm x 0,8 mm
- MHF1/U.Fiche compatible MHF1/U.FL (prise femelle) sur un câble coaxial 1,13 mm de longueur 100 mm
- Le support adhésif 3M 988T assure une adhésion permanente sur un large éventail de matériaux
Applications
- LTE, UMTS et GSM dans le monde entier
- IdO cellulaire
- LTE-M (Cat-M1)
- NB-IoT
- Réseaux LPWA (réseau étendu à basse consommation)
- LoRaWAN®
- Sigfox®
- Wi-Fi HaLow™
- Réseau maison connectée
- Systèmes de sécurité
- Stations météo domestiques
- Bande industrielle, scientifique et médicale (ISM)
- BLUETOOTH®
- ZigBee®
- Navigation mondiale (GNSS)
- GPS
- GLONASS
- Galileo
- BeiDou

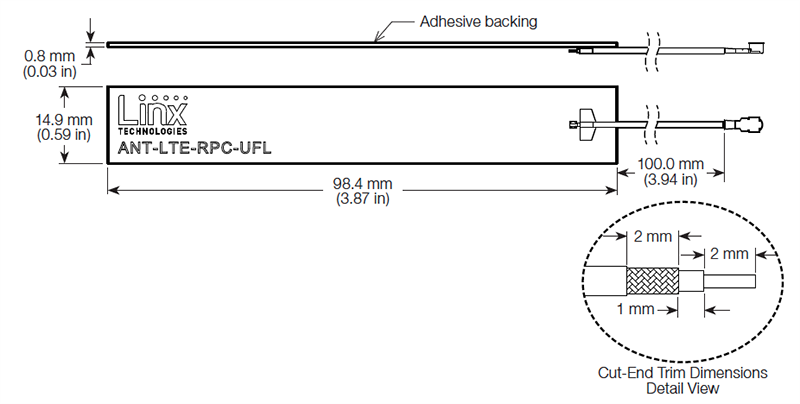

Dimensions
