TDK Solutions de circuit de contrôle de base
TDK offre une large gamme de composants idéaux pour la conception et le développement de circuits de contrôle pour la commande de moteur, le élévateur CC-CC et la modulation de largeur d'impulsion (PWM). Ces composants comprennent une large gamme de dispositifs passifs généraux, notamment des inducteurs de signal, des transformateurs de signal, des composants magnétiques, des bobines d’arrêt, des filtres en mode commun, des condensateurs électrolytiques en aluminium, des condensateurs à film, des varistances CMS et des limiteurs de surtension.
Schéma de circuit de commande de base
Contrôleur général
Afficher les inducteurs de signal
• plage de température jusqu’à +145 °C
• Facteur Q élevé
• Haute fréquence de résonance
• Qualifié AEC-Q200
• Adapté au brasage par refusion sans plomb
Afficher les inducteurs de puissance
• Plage de température jusqu’à +150 °C
• Courant nominal élevé
• Faible résistance CC
• Adapté au brasage par refusion sans plomb
• Qualifié AEC-Q200
Afficher les bobines d’arrêt
• Haute fréquence de résonance à partir d’une technique d’enroulement spéciale
• Adapté au brasage à la vague
• Conception conforme aux normes EN, VDE et UL
• Powerline en mode commun
Schéma de protection du signal
Protection du signal
Afficher les inducteurs de signal
• Plage de température jusqu’à +145 °C
• Facteur Q élevé
• Haute fréquence de résonance
• Qualifié AEC-Q200
• Adapté au brasage par refusion sans plomb
Afficher les filtres en mode commun
• Excellente impédance en mode commun et suppression du bruit dans un boîtier compact
• Profil mince et petite taille
Afficher les transformateurs de signal
• série ALT, puce bobinée, transformateurs d’impulsion développés pour LAN
• compatible avec 10BASE-T, 100BASE-TX et 1000BASE-T
• produit de haute qualité, bobiné automatique
Dispositifs de Protection — VaristanceCMS
fficher la taille de la puce EIA 0402, SOD-723
afficher la taille de la puce 0603, SOD-523
• série haut débit, faible capacité
• Compatible RoHS

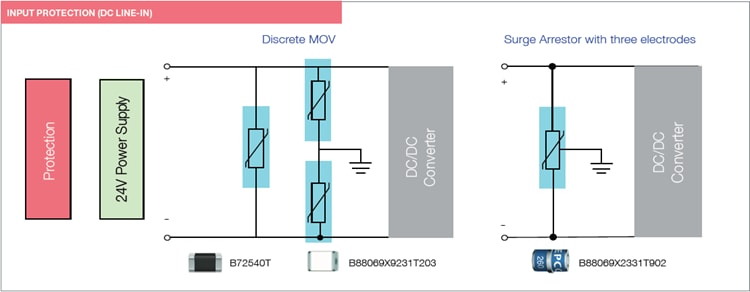

Schéma de protection d'entrée
Protection
Protection Devices - Varistor SMD
View EIA 1210-2220 Chip Size
• UL approval to UL 1449
• Bidirectional protection
• Low leakage current
• Long-term ESD stability
• Stable performance at high temperature without derating
Limiteurs de surtension
Afficher un limiteur à 3 électrodes
Schéma d’alimentation CC/CC (Buck)
 Diagram.png "TDK Solutions de circuit de contrôle de base")
Convertisseur CC/CC
Afficher les inducteurs de signal
• Plage de température jusqu’à +145 °C
• Facteur Q élevé
• Haute fréquence de résonance
• Qualifié AEC-Q200
• Adapté au brasage par refusion sans plomb
Afficher les filtres en mode commun
• Excellente impédance en mode commun et suppression du bruit dans un boîtier compact
• Profil mince et petite taille
Afficher les inducteurs de puissance
• Plage de température jusqu’à +150 °C
• Courant nominal élevé
• Faible résistance CC
• Adapté au brasage par refusion sans plomb
• Qualifié AEC-Q200
Afficher les bobines d’arrêt
• Haute fréquence de résonance à partir d’une technique d’enroulement spéciale
• Adapté au brasage à la vague
• Conception conforme aux normes EN, VDE et UL
• Powerline en mode commun
Afficher des condensateurs électrolytiques en aluminium
• Impédance ultra-faible à haute fréquence
• Longue durée de vie utile
• Capacité de courant d’ondulation élevée
