Synaptics Kit d'évaluation SL1680
Le kit d'évaluation SL1680 de Synaptics fait partie de la série Astra™ Machina™ Foundation de kits prêts à l'évaluation qui permettent une utilisation facile et un prototypage rapide pour les processeurs multimodaux intégrés SL1680. Sa conception modulaire intègre des modules de calcul centraux interchangeables, une carte E/S commune et des cartes filles pour la connectivité, le débogage et des options d'E/S flexibles. Le SoC (Système sur puce) Linux et Android IA native hautement intégré SL1680 de Synaptics est optimisé pour les charges de travail grand public, entreprise et Internet des objets industriels (IoT) multimodales avec des accélérateurs matériels pour l'inférence de bord, la sécurité, les graphiques, la vision et l'audio.
Le SL1680 intègre des moteurs de calcul haute performance, avec notamment un sous-système de processeurs CPU Arm® Cortex®-A73 64 bits à quatre cœurs, un NPU multi-TOPS, un GPU riche en fonctionnalités et hautement efficace pour les graphiques avancés et l’accélération d’IA, ainsi que des accélérateurs multimédia pour le traitement du signal d’image (ISP), le codage/décodage vidéo 4K et l’audio. Le SoC SL1680 combine ses performances avec l'intégration de ses fonctionnalités pour permettre des applications multimodales.
Caractéristiques
- Module principal
- Processeur IoT intégré quatre cœurs ARM Cortex-A73 jusqu'à 2,1 GHz SL1680 de Synaptics
- Stockage eMMC 5.1 (16 Go)
- Jusqu'à 64 Go de mémoire système DRAM 4 Go par 2 pièces de 32 Go de mémoire LPDDR4x 16 Gbits
- Le PMIC prend en charge deux DVFS dans les rails d'alimentation VCORE et VCPU
- Interface HDMI micro Rx, V2.1 avec HDCP 2.2, descend jusqu'à 4K60p en vidéo et audio avancé
- Connecteur femelle pour carte SD
- Connectivité avec SYN43752
- Prend en charge le Wi-Fi 2.4/5 avec RF CMOS, y compris les PA et LNA intégrés (PA et LNA externes en option) avec un niveau de puissance d'émission (Tx) et une sensibilité de réception (Rx) élevés - capable de 1024 QAM sur 10 mètres
- Conforme à la norme IEEE 802.11ax avec prise en charge de la norme IEEE 802.11a/b/g/n
- Disposition d’antennes 2×2 pour Wi-Fi® et prise en charge d’une troisième antenne pour BLUETOOTH®
- Bluetooth 5.3 intégré avec prise en charge de Bluetooth basse consommation (BLE)
- L'amplificateur Bluetooth interne prend en charge deux modes : le mode de puissance de sortie normale (14 dBm) et le mode de haute puissance de sortie (20 dBm)
- Synaptics Smart Co-Ex pour une coexistence optimale des radios Wi-Fi et Bluetooth dans la bande 2,4 GHz
- Connecteur à 4 broches pour ventilateur actif avec MLI
- Alimentation électrique Type-C de 15 V à 1,8 A
- Carte E/S
- Interface de transmission HDMI Type-A, V2.1 avec des sources HDCP 2.2 pour des vidéos 4K60p maximum et de l'audio avancé
- Le connecteur femelle M.2 E-key 2230 prend en charge les SDIO, PCIe et UART pour les modules Wi-Fi/BT
- USB 3.0 Type-A 4 ports prend en charge le mode hôte à SuperSpeed
- USB 2.0 Type-C® prend en charge le mode hôte ou périphérique OTG à haute vitesse
- Boutons-poussoirs utilisés pour la sélection USB-BOOT et la réinitialisation du système
- Embase à 2 broches utilisée pour la sélection SD-BOOT
- Options d'interface pour la carte fille
- DSI MIPI sur interface FPC à 22 broches pour prendre en charge DSI 4 voies plus I2C et les GPIO pour écran d’affichage allant jusqu’à 4K30p/2K60p
- CSI-2 MIPI sur deux interfaces FPC, 22 broches à CSI0 pour 4 voies, 15 broches à CSI1 pour 2 voies, chacune plus I2C et GPIO, jusqu’à 4K60p (une caméra) ou 4K30p (deux caméras)
- Carte fille JTAG pour débogage
- Embase à 40 broches pour des fonctions supplémentaires
- Carte fille PoE+ 4 broches pour prendre en charge un module complémentaire régulateur de tension pour dispositif d'alimentation PoE+ Type2 (802.3at), l'alimentation disponible sera de 25,5 W (classe 4) à la broche 5 V de l'embase 40 broches vers carte E/S
Applications
- Appareils intelligents
- Passerelles de sécurité domestique
- Systèmes de contrôle industriel
- Signalisation et afficheurs
- Systèmes de point de vente
- Scanners
Présentation générale
Schéma fonctionnel

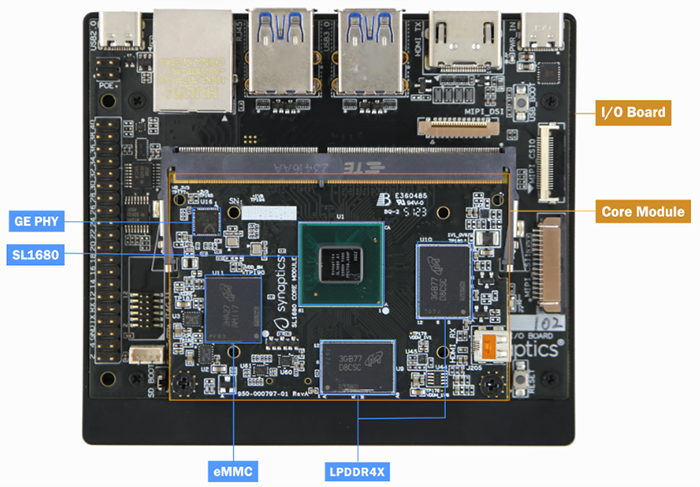

Vue de dessus
