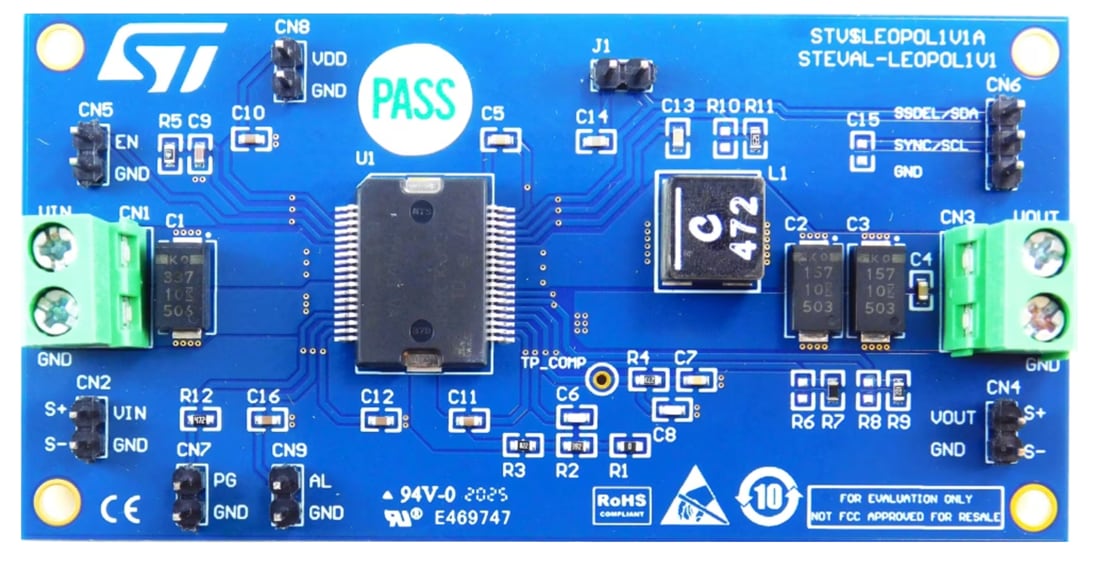

STMicroelectronics Carte d'évaluation STEVAL-LEOPOL1V1
La carte d'évaluation STEVAL-LEOPOL1V1 de STMicroelectronics a été développée et optimisée pour une application LEOPOL1 standard. Le LEOPOL1 est un régulateur de commutation monolithique monophasé à découpage avec une tension de référence interne de haute précision et des MOSFET de puissance intégrés pour une conversion synchrone.
Le régulateur LEOPOL1 de STMicro convertit une tension d'entrée de 3 V à 12 V en une tension de sortie de 0,8 V à (0,85 x VIN). Le contrôleur est basé sur une architecture en mode courant de crête, assurant une réponse transitoire rapide à la charge et une fréquence de commutation stable. Un intégrateur intégré compense l'erreur de tension CC due à l'ondulation de la tension de sortie.
Caractéristiques
- Tension d'exploitation d'entrée de 5,0 V
- Tension de sortie 1,2 V
- Courant de sortie jusqu'à 5 A
- Tension d'entrée d'activation de 2,5 V
- Fréquence de commutation 500 kHz
- Protection contre la surintensité de sortie de 10 A
- Synchronisation facile avec gestion de déphasage de 180° (jusqu'à deux CI)
Applications
- Applications spatiales
- Solutions résistantes aux radiations
- Systèmes électriques
CI LEO résistants aux radiations associés
STMicroelectronics CI durcis aux rayonnements pour orbite terrestre basse (LEO)
Combinaison de rentabilité, de résistance aux rayonnements, d'assurance qualité et de quantités livrées.
