STMicroelectronics Pack Nucleo STM32 P-NUCLEO-IOD3A1

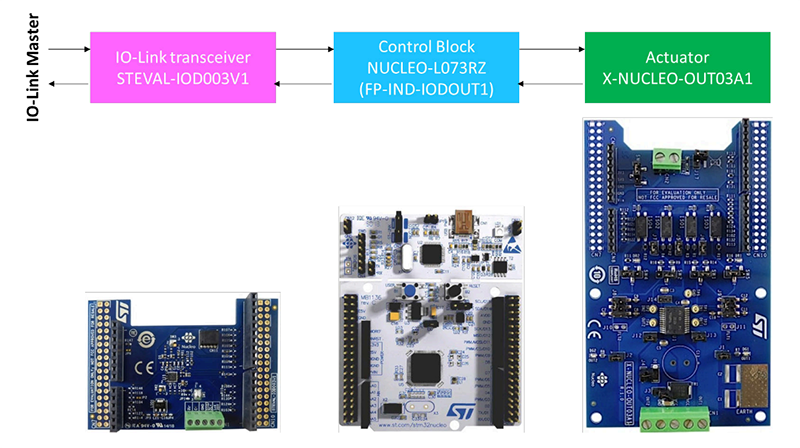

Le pack Nucleo STM32 P-NUCLEO-IOD3A1 de STMicroelectronics est composé des cartes d’extension STEVAL-IOD003V1 et X-NUCLEO-OUT03A1 empilées sur la carte de développement NUCLEO-L073RZ. Le P-NUCLEO-IOD3A1 peut être utilisé à des fins d’évaluation et comme environnement de développement.

Le STEVAL-IOD003V1 dispose de l’émetteur-récepteur de dispositif IO-Link L6362A pour la connexion physique à un maître IO-Link, tandis que le X-NUCLEO-OUT03A1 dispose d’une carte d’extension de sortie numérique industrielle pour STM32. Le NUCLEO-L073RZ dispose des ressources matérielles nécessaires pour exécuter le pack de fonctions FP-IND-IODOUT1 et contrôler l’émetteur-récepteur et le commutateur d’alimentation.

Caractéristiques

Carte d’extension émetteur-récepteur IO-Link STEVAL-IOD003V1 basée sur le composant L6362A
La carte d’extension de sortie numérique industrielle X-NUCLEO-OUT03A1 pour STM32Nucleo offre un environnement puissant et flexible pour l’évaluation des capacités de pilotage et de diagnostic du IPS2050H (double relais à semi-conducteur de puissance intelligent côté haut) dans un module de sortie numérique connecté aux charges industrielles de 2,5 A (maximum)
Carte de développement NUCLEO-L073RZ intégrant le MCU à ultra-faible puissance 32 bits STM32L073RZ qui intègre la puissance de connectivité du bus série universel (USB 2.0 sans quartz) avec le cœur RISC ARM Cortex-M0+ 32 bits haute performance fonctionnant à une fréquence de 32 MHz, une unité de protection de la mémoire (MPU), des mémoires intégrées haut débit (jusqu’à 192 ko de mémoire de programme flash, 6 ko de données EEPROM et 20 ko de RAM) ainsi qu’une large gamme d’E/S améliorées ALS
Pack fonctionnel FP-IND-IODOUT1 avec pile de démonstration IO-Link (pour X-NUCLEOIOD02A1 et STEVAL-IOD003V1) et logiciel de contrôle pour actionneurs (XNUCLEO-OUT04A1 et X-NUCLEO-OUT03A1)
