STMicroelectronics Carte d'évaluation EVL-L98GD8

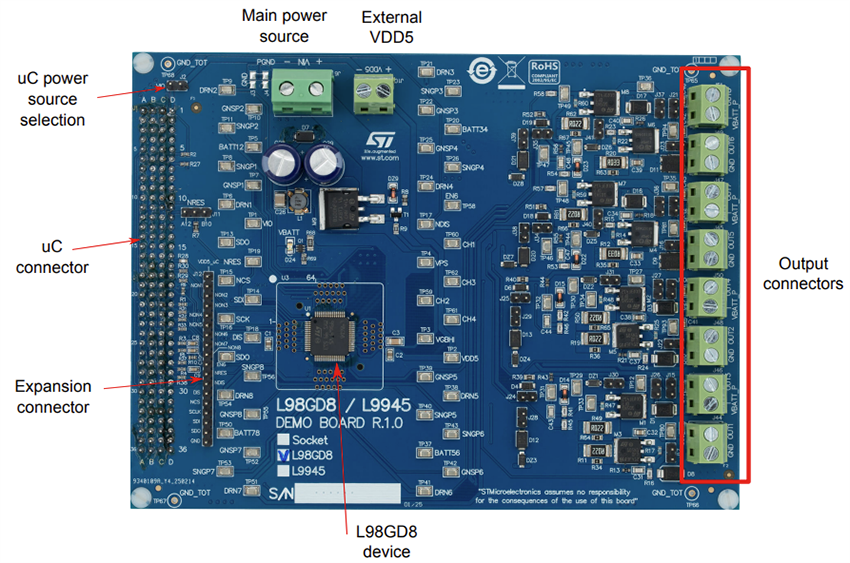

Le circuit d'évaluation EVL-L98GD8 de STMicroelectronics est conçu pour évaluer le pré-pilote de MOSFET de puissance intelligent L98GD8 48 V avec la technologie BCD avancée. Le pré-pilote flexible L98GD8 configurable côté haut/bas commande les NMOS et PMOS. Le dispositif peut être configuré comme un pré-pilote indépendant de huit canaux côté haut et bas, un pré-pilote de deux ponts H ou deux pré-pilotes de sélection et de maintien en utilisant la configuration SPI et le connecteur de connexion sur le circuit. Tous les canaux sont protégés contre les conditions de court-circuit, de surintensité et de surtempérature. Le circuit imprimé EVL-L98GD8 de STMicroelectronics peut être connecté au SPC56M-DIS, le circuit imprimé Discovery+ développé pour le microcontrôleur MCU 32 bits SPC563M64L5.

Caractéristiques

Plage de puissance 3,8 V à 48 V
Pré-pilote MOSFET configurable à 8 canaux :
- Côté haut (MOS à canal N et à canal P)
- Côté bas (MOS à canal N)
- Pont en H (jusqu’à 2 ponts en H)
- Sommet et maintien (2 charges)
Les paramètres d’enregistrement de l’appareil et le diagnostic complet sont disponibles via le SPI

Accès à toutes les broches pertinentes par points de test
Connecteur de signal d’entrée compatible avec le SPC56M-DIS (carte d’évaluation SPC563M64L5 Discovery+)
Possibilité de connecter une carte de microcontrôleur générique en utilisant un simple adaptateur

Applications

12 V, 24 V et 48 V pour l'automobile
Contrôle de charge côté bas, côté haut, crête et maintien, et pont en H
Conçu pour piloter des relais, des moteurs et toutes les charges résistives et inductives

Équipement nécessaire

Alimentation électrique de 4 V ÷ 48 V, jusqu'à 30 A
Carte de découverte SPC56 ou carte de microcontrôleur qui offre :
- Signaux SPI
- 12 entrées/sorties GPIO pour actionner l'injecteur et l'allumage, et pour surveiller les canaux d'état et la broche d'activation
- +5 V ou 3,3 V (V_CC)
