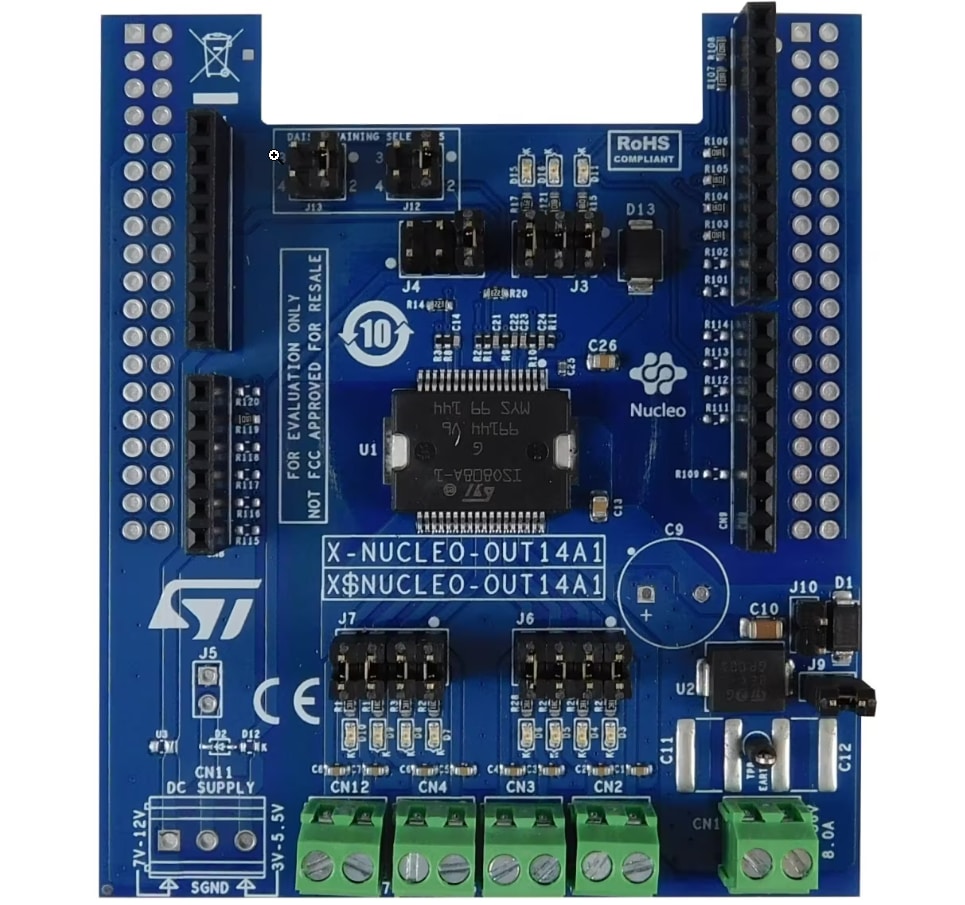

STMicroelectronics Carte d'extension X-NUCLEO-OUT14A1
La carte d'extension X-NUCLEO-OUT14A1 de STMicroelectronics est une carte d'extension de sortie numérique industrielle basée sur l'ISO808A-1 pour STM32 Nucleo. La carte offre un environnement puissant et flexible pour évaluer le relais statique octal de puissance intelligente ISO808A-1. L'ISO808A-1 dispose d'un isolement galvanique intégré et d'une interface de contrôle SPI de 20 MHz dans un module de sortie numérique connecté à des charges industrielles de 1 A.
La carte d'extension X-NUCLEO-OUT14A1 de STMicro se connecte directement au microcontrôleur sur le Nucleo STM32 piloté par des broches GPIO et des connecteurs Arduino® R3. L'ISO808A-1 garantit un isolement galvanique entre le microcontrôleur et l'étage de processus.
La carte d'extension peut être interfacée avec un NUCLEO-F401RE ou une carte de développement NUCLEOG431RB. Il est également possible d'évaluer un système de sortie numérique à 16 canaux permettant la fonction de mise en guirlande sur deux cartes d'extension empilées X-NUCLEO-OUT14A1.
Caractéristiques
- Basé sur le commutateur côté haut octal ISO808A-1, qui dispose :
- Plage de fonctionnement de 9,2 V à 36 V
- Faible dissipation d'énergie (RON(MAX) = 260 mΩ)
- Courant de fonctionnement côté processus : jusqu'à 1,0 A par canal
- Isolement galvanique intégré 2 kVRMS
- PGOOD (signalisation d'alarme de niveau de tension VCC)
- SPI 20 MHz avec mise en guirlande
- Dégradation rapide pour les charges inductives
- Verrouillage de sous-tension
- Protections contre les surcharges et les surchauffes
- Protection contre la perte de terre
- Boîtier PowerSO36
- Plage de fonctionnement côté traitement de la carte d'application de 10 V (J10 ouvert) à 33 V (J9 fermé)
- Plage de fonctionnement étendue du côté traitement de 9,2 V (J10 fermé) à 36 V (J9 ouvert)
- Tension d'exploitation côté logique de la carte d'application de 3,3 V à 5 V
- LED vertes pour état marche/arrêt des sorties (J6 et J7 ferment 1-2, 3-4, 5-6, 7-8)
- LED rouge pour diagnostic commun de surchauffe et d'erreur de communication (J3 ferme 1-2)
- LED rouge pour signalisation PGOOD (J3 ferme 3-4)
- LED jaune pour la signalisation d'activation d'état de sortie (J3 ferme 5-6)
- Protections contre la polarité inverse sur les rails d'alimentation logique et de traitement
- Compatible avec les cartes de développement Nucleo STM32
- Équipée de connecteurs Arduino® UNO R3
- Conformité aux directives RoHS et China RoHS
- Certifié CE
