STMicroelectronics Contrôleur numérique STWBC2-HP

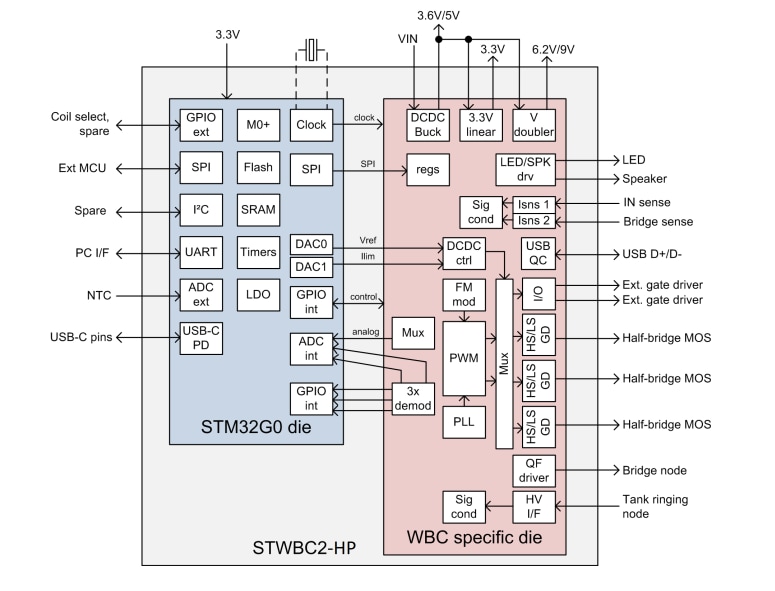

Le contrôleur numérique STWBC2-HP de STMicroelectronics est spécialement conçu pour concevoir des applications Power TX sans fil certifiées Qi. Le STWBC2-HP est un SiP doté d’un microcontrôleur STM32™ (STM32G071) et d’une puce frontale à application spécifique. Le STWBC2-HP de STMicro peut piloter les étages onduleurs CC-CC et demi-pont ou pont complet d’un émetteur générique de charge de batterie sans fil Qi. Le composant génère et contrôle les signaux MLI pertinents utilisant une machine MLI capable d'une résolution de 1,47 ns. La pastille frontale comprend une BVP de 40 MHz et un DLL à 17 pas pour atteindre ces signaux MLI.

Le frontal STWBC2-HP est capable de fonctionner à partir de n’importe quelle tension CC comprise entre 4,1 V et 24 V et intègre :
• 3 pilotes demi-pont capables de piloter à la fois l’onduleur FB ou le MOSFET CC-CC
• 2 sorties PWM pour pilotes de grille externes
• 2 pilotes LED/haut-parleur
• Du CC-CC monolithique de 3,6 V/5 V pour alimenter la section analogique de la puce
• Une LDO 3,3 V pour alimenter le STM32
• Une LDO de 1,8 V pour alimenter le cœur •
• Un doubleur de tension de 6 V à 9 V pour alimenter les pilotes de grille
• Un courant de réservoir résonnant, un circuit de détection de tension et de phase, et un pilote de facteur Q
• Des broches d’interface externe USB D+/D- pour PD USB

Caractéristiques

Contrôleur numérique pour émetteurs de puissance sans fil certifiés Qi
- Conforme WPC 1.3
- Classe de puissance 0 BPP (5 W) et EPP (15 W)
- Topologies de conception de puissance Tx MP-A2 et MP-A22
- Extension propriétaire ST Super Charge pour chargement à haute puissance
SiP avec µC et dispositif frontal :
- UCT / CPU ARM 32 bits Cortex- M0+, fréquence jusqu'à 64 MHz
- 3 pilotes demi-pont
- CC-CC intégré 3,6 V/5 V
- LDO 3,3 V et 1,8 V
- Doubleur de tension de 6 V à 9 V
- Modulateur programmable FSK Qi
- Démodulateurs de courant, de tension et de phase intégrés
- Capteurs de courant et de tension intégrés
Prise en charge des topologies demi-pont et pont complet avec entrée CC-CC
- Topologies à bobine simple et multiple
- Prise en charge de sources d'alimentation limitées telles que l'USB 5 V 500 mA

Plage de fonctionnement VIN de 4,1 V à 24 V
Interface d'alimentation USB
Interfaces de communication
- UART
- SPI (jusqu’à 28 Mb/s)
- I²C (jusqu’à 1 Mb/s)
- Jusqu'à 8 GPIO
Périphériques
- CAN 8 canaux 12 bits 0,5 µs
- Capteur de courant différentiel côté bas
- Pilote de facteur Q
Mémoire
- 128 ko de mémoire flash avec ECC
- 32 ko de SRAM avec contrôle de parité matériel
Prise en charge du développement SWD (Serial Wire Debug)
Température de fonctionnement : de -40 °C à +125 °C
Boîtier VFQFPN68L 8 mm x 8 mm, pas de 0,4 mm
Identificateur unique 96 bits
