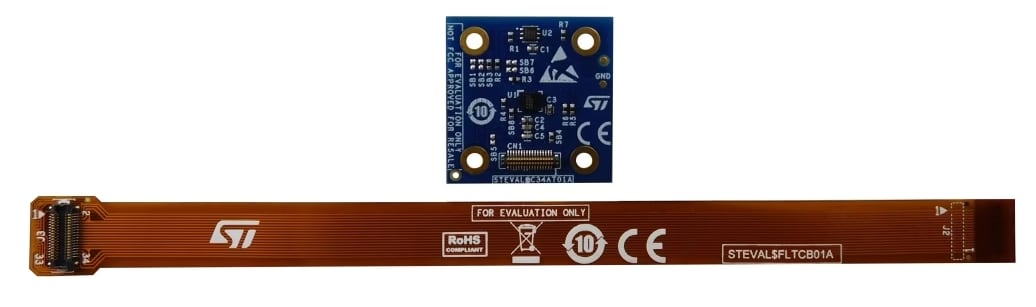

STMicroelectronics Kit d'extension STEVAL-C34KAT1
Le kit d'extension STEVAL-C34KAT1 de STMicroelectronics est un kit d'extension multi-détection intégrant la carte d'extension STEVALC34AT01 et un câble flexible. Le petit facteur de forme du composant et sa conception précise permettent une mesure précise des vibrations jusqu'à la largeur de bande du capteur (6 kHz) et la température.
Le kit STEVAL-C34KAT1 STMicro comprend le capteur de vibration IIS3DWB soudé au centre de la carte STEVALC34AT01 de 25 mm x 25 mm. Le capteur de température STTS22H est également positionné côté circuit imprimé et est couplé thermiquement à la plaquette exposée inférieure du circuit imprimé via des vias. La carte d'extension peut être montée sur les alimentations pour l'analyse des vibrations à l'aide de quatre trous ou d'un ruban adhésif double face.
La carte STEVALC34AT01 est compatible avec le kit STWIN.box (STEVAL-STWINBX1).
Caractéristiques
- Idéal pour enfichage sur la carte d'évaluation STEVAL-STWINBX1
- Bande passante ultra-large (jusqu'à 6 kHz), capteur de vibration numérique triaxial à faible bruit (IIS3DWB) :
- Plage de réponse en fréquence ultra-large et plate : de CC à 6 kHz (point ±3 dB)
- Filtre passe-bas ou passe-haut avec une fréquence de coupure sélectionnable
- 1,1 mA avec les trois axes à des performances complètes
- Plage de températures de fonctionnement étendue : de -40 °C à +105 °C
- Capteur de température I2C/SMBus 3.0 avec une précision de 0,5 °C (STTS22H)
- Seuils programmables via une broche d'interruption
- Courant ultra-faible de 1,75 µA en mode une seule prise
- Température de fonctionnement : de -40 °C à +125 °C
- Plaquette exposée du côté inférieur pour améliorer le couplage thermique du capteur de température
- Entrée d'alimentation électrique de 2,1 V à 3,3 V
Applications
- Automatisation industrielle
- Capteurs industriels
Contenu du kit
- Carte d'extension multi-détection STEVAL-C34AT01 (25 mm x 25 mm) avec un connecteur carte à FPC à 34 broches
- Câble flexible 34 broches
