STMicroelectronics Commutateur de sécurité de chemin de mise à la terre STEC01
Le commutateur de sécurité de chemin de mise à la terre STEC01 de STMicroelectronics dispose d'un commutateur de puissance programmable intégré de 12 mΩ géré par la circuiterie basée sur minuteur. Le STEC01 offre 3 minuteurs conçus pour interrompre le chemin de mise à la terre d'une application d'alimentation. Ceci est après un temps d'allumage maximal qui restreint le redémarrage de la plateforme pendant une fenêtre de refroidissement. Les caractéristiques supplémentaires incluent un temps d'allumage maximal qui peut être réglé de quelques secondes à des centaines de secondes et une fenêtre de refroidissement qui peut être programmée à 1, 5 et 20 minute(s). Le délai peut être réglé à l'aide de 3 broches d'entrée à niveaux multiples, reliées à un oscillateur programmable et à un oscillateur fixe.
La logique interne et les compteurs démarrent sur le commutateur de sécurité du chemin de mise à la terre STEC01 lorsqu'un signal continu ou impulsé d'entrée est appliqué à la broche MLI. Lorsque l'activité sur la broche MLI s'arrête, le dispositif entre automatiquement en mode inactif, en attendant qu'un nouveau signal MLI valide soit appliqué en fonctionnement normal. Lorsqu'une condition de défaut est détectée par le commutateur STEC01, une impulsion de réinitialisation est créée et le MOSFET de sécurité est éteint et agencé selon une machine à état prédéfini.
Le commutateur de sécurité de chemin de mise à la terre STEC01 de STMicroelectronics fournit une capacité de courant continu jusqu'à 7 A, via le MOSFET de puissance interne. Si un courant plus élevé est requis, un transistor de puissance externe piloté par la broche GDRV prendra en charge le courant plus élevé. La broche d'entrée HW_RESET dispose d'un front montant, cela génère une impulsion de 50 ms sur la broche RESET_FAULT et peut être utilisée pour notifier la connexion d'une source d'alimentation externe (p. ex. USB).
Caractéristiques
- Plage de tension d'entrée de 2,2 à 5 V
- 12 mΩ std RDS(on) FET à canal N
- Capacité de courant continu de 7 A
- Signal de contrôle MLI de 4 Hz à 5 kHz, avec un rapport cyclique de 30 % à 100 %
- Courant d'alimentation de la batterie/pile 30 µA
- 2 minuteurs programmables : T1, T3
- 1 minuteur fixe T2
- Verrouillage de sous-tension d'entrée
- Boîtier VFQFPN 3 x 3 x 0,9 16 L, pas de 0,5 mm
Applications
- Cigarettes électroniques
- Circuit de synchronisation/réinitialisation
- Circuiterie de protection de chemin de mise à la terre

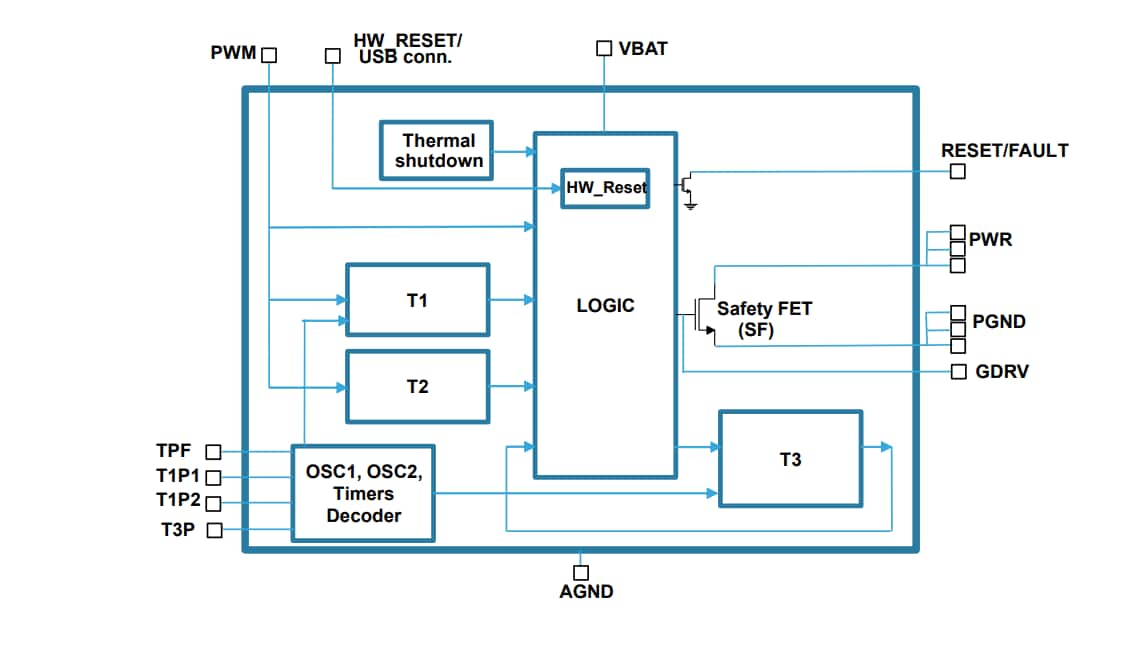

Schéma fonctionnel
